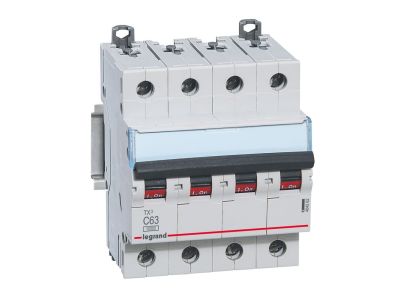

Wyłącznik nadprądowy S314 4P C 63A 10kA serii TX3 | 404262 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 4P C 63A 10kA serii TX3 (symbol 404262) to czterobiegunowe zabezpieczenie przeciążeniowe i zwarciowe przeznaczone do montażu w rozdzielnicach na szynie TH35. Dzięki prądowi znamionowemu 63A i charakterystyce C zapewnia skuteczną ochronę obwodów o wysokim prądzie rozruchowym, np. silników czy transformatorów. Znamionowa zdolność zwarciowa 10 kA (IEC 60898-1) oraz 16 kA (IEC 60947-2) gwarantuje bezpieczeństwo nawet w sieciach o dużym potencjale zwarciowym. Kompaktowa szerokość 4 modułów (4 x 17,5 mm) ułatwia zabudowę w standardowych rozdzielnicach.

• Prąd znamionowy 63 A i charakterystyka C: Zapewnia niezawodną ochronę przed przeciążeniami i zwarciami w obwodach z obciążeniami o dużym prądzie rozruchowym, jak silniki, sprężarki czy transformatory.
• Znamionowa zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka wytrzymałość zwarciowa gwarantuje bezpieczeństwo instalacji i ciągłość zasilania w sieciach o dużych prądach zwarciowych.
• Czterobiegunowa konstrukcja (4P): Umożliwia kompleksową ochronę trzech faz oraz przewodu neutralnego, niezbędną w sieciach trójfazowych z N.
• Szerokość 4 modułów (17,5 mm każdy): Oszczędza miejsce w rozdzielnicy i ułatwia czytelne rozmieszczenie aparatury na szynie TH35.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX³: Pozwala na zdalne sterowanie, sygnalizację stanu oraz rozszerzenie funkcjonalności bez konieczności wymiany wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania normy IEC 60898-1, dla której znamionowa zdolność zwarciowa wynosi 10 kA przy napięciu 230/400 V~, oraz normy IEC 60947-2, gdzie zdolność zwarciowa sięga 16 kA. Produkt oznaczony jest symbolem CE i przeznaczony do montażu w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowy S314 4P C 63A znajduje zastosowanie w szerokim zakresie instalacji przemysłowych, komercyjnych i mieszkaniowych, gdzie wymagane jest niezawodne zabezpieczenie przed zwarciami i przeciążeniami. Doskonale sprawdza się w obwodach z odbiornikami o charakterze indukcyjnym oraz tam, gdzie wymagana jest wysoka zdolność zwarciowa.

• Ochrona obwodów odbiorników trójfazowych – silniki, pompy, sprężarki, klimatyzatory.
• Zabezpieczenie główne w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych i handlowych.
• Instalacje z dużym prądem rozruchowym, np. transformatory, nagrzewnice, dźwigi.
• W połączeniu z akcesoriami DX³ – zdalne sterowanie i sygnalizacja w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 63 A. Moment dokręcania zacisków musi być zgodny z dokumentacją techniczną producenta. Przed pierwszym załączeniem sprawdzić poprawność połączeń oraz wytrzymałość mechaniczną zatrzasku na szynie.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, wyłącznik nadprądowy S314 nie jest wyposażony w podświetlenie. Dźwignia załączająca ma kolor czarny, identyczny jak w standardowych wyłącznikach serii TX3.
• Jaki jest stopień ochrony IP tego wyłącznika? Karta katalogowa nie podaje konkretnego stopnia ochrony IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy uzyskuje ochronę poprzez obudowę rozdzielnicy (zazwyczaj IP20 lub wyższy w zależności od zastosowanej obudowy).
• Czy można podłączyć do niego moduł różnicowoprądowy? Nie, wyłącznik S314 nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych. W celu uzyskania ochrony różnicowoprądowej należy zastosować oddzielne zabezpieczenie (np. wyłącznik różnicowoprądowy) w odpowiednim torze.
