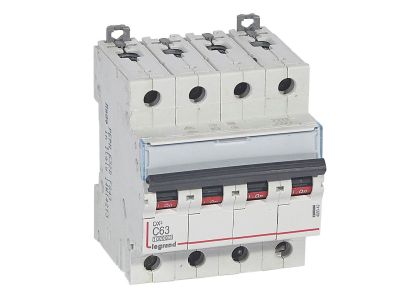

Wyłącznik nadprądowy S314 4P C 63A 10kA serii DX3 | 409342 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 z serii DX3 produkcji Hager to czterobiegunowe urządzenie zabezpieczające obwody o napięciu 400 V~ z charakterystyką wyzwalania C. Prąd znamionowy 63 A zapewnia niezawodną ochronę obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów. Zwarciowa zdolność łączeniowa 10 kA (zgodnie z IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2) gwarantuje bezpieczeństwo nawet w sieciach o wysokim prądzie zwarciowym. Szerokość modułu wynosi 4 moduły (4 × 17,5 mm), co ułatwia planowanie rozdzielnicy.

• Prąd znamionowy 63 A: zabezpiecza obwody o dużym poborze mocy – idealny do odbiorów takich jak silniki, piece czy klimatyzatory.
• Charakterystyka C: wyzwalanie przy prądzie 5–10-krotności prądu znamionowego – dedykowana do obciążeń indukcyjnych i rozruchowych.
• Zwarciowa zdolność łączeniowa 10 kA (16 kA wg 60947-2): skutecznie wyłącza prądy zwarciowe, chroniąc instalację przed uszkodzeniem.
• Szerokość 4 modułów (70 mm): kompaktowa konstrukcja pozwala na efektywne wykorzystanie miejsca w rozdzielnicy.
• Kompatybilność z akcesoriami DX3: możliwość dołączenia styków pomocniczych, wyzwalaczy, napędów oraz bloków różnicowoprądowych – elastyczna rozbudowa funkcji.

Zgodność z Normami

Wyłącznik nadprądowy S314 DX3 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 10 kA) oraz IEC/EN 60947-2 (16 kA). Posiada certyfikację CE oraz jest zgodny z europejskimi przepisami bezpieczeństwa. Kompatybilny z systemem optymalnego rozdziału energii HX3 do 125 A.

Zastosowanie

Wyłącznik nadprądowy S314 4P C 63A jest przeznaczony do zabezpieczania obwodów w rozdzielnicach głównych i podrozdzielniach, szczególnie w instalacjach przemysłowych i budynkach użyteczności publicznej. Sprawdza się w obwodach, gdzie wymagana jest charakterystyka C.

• Ochrona obwodów siłowych (silniki, pompy, sprężarki) w halach produkcyjnych i magazynach.
• Zabezpieczenie obwodów gniazd wtykowych w warsztatach i na liniach technologicznych.
• Stosowanie w rozdzielnicach głównych budynków komercyjnych – jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Instalacje z dużymi obciążeniami rezystancyjno-indukcyjnymi (piece, klimatyzatory, windy).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 zgodnie z normą DIN. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów dobierz do prądu znamionowego 63 A – zalecane minimum 16 mm² Cu w zależności od warunków ułożenia. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta (zwykle 2–3 Nm). Podłączenie szyn grzebieniowych lub sztyftowych wykonaj zgodnie z instrukcją, zapewniając odpowiednią izolację.

FAQ

• Czy wyłącznik S314 można rozbudować o wyzwalacze wzrostowe lub napięciowe? Tak, model ten umożliwia montaż wyzwalaczy z serii DX3 (np. wyzwalacz wzrostowy, podnapięciowy). Należy je instalować zgodnie z instrukcją oraz zachować odpowiednie odstępy izolacyjne.
• Jaka jest szerokość modułu wyłącznika? Wyłącznik zajmuje 4 moduły po 17,5 mm każdy, co daje łącznie 70 mm szerokości na szynie TH35. Ułatwia to planowanie rozdzielnicy przy użyciu modułowej aparatury.
• Jaka jest maksymalna wartość prądu zwarciowego, którą wyłącznik może bezpiecznie wyłączyć? Zgodnie z normą IEC/EN 60898-1 wynosi 10 kA, a według IEC/EN 60947-2 wynosi 16 kA. Wartości te dotyczą napięcia 230/400 V~. Zaleca się weryfikację spodziewanego prądu zwarciowego w sieci.
