Wyłącznik nadprądowy S314 4P C 50A 10kA serii TX3 | 404261 Legrand

Opis i Kluczowe Cechy

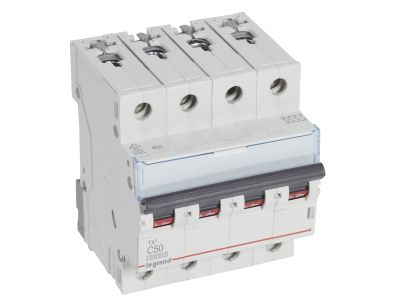

Wyłącznik nadprądowy S314 4P C 50A 10kA z serii TX3 (indeks 404261) to czterobiegunowy aparat modułowy o szerokości 4 modułów (70 mm). Dzięki prądowi znamionowemu 50 A i charakterystyce C zapewnia niezawodną ochronę przeciążeniową i zwarciową w obwodach o znacznym obciążeniu, szczególnie tam, gdzie występują duże prądy rozruchowe, co minimalizuje ryzyko wyłączeń awaryjnych.

• Prąd znamionowy 50 A i charakterystyka C: Gwarantuje skuteczną ochronę przewodów i odbiorników przed przeciążeniami i zwarciami, a charakterystyka C (wyzwalanie magnetyczne w zakresie 5–10 In) jest optymalna dla obwodów silnikowych i transformatorów o wysokich prądach rozruchowych.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na skutki zwarć, zapewniająca bezpieczeństwo i ciągłość pracy instalacji w warunkach przemysłowych.
• Czterobiegunowy 400 V: Umożliwia kompleksową ochronę we wszystkich fazach oraz przewodzie neutralnym w układach trójfazowych, co jest kluczowe w rozdzielnicach głównych i podrozdzielnicach.
• Szerokość 4 modułów (70 mm): Kompaktowa konstrukcja pozwala na oszczędność miejsca w szafach rozdzielczych i łatwą integrację z inną aparaturą modułową.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Daje elastyczność w rozbudowie systemu – np. sygnalizacja stanu łączeniowego, zdalne wyłączanie czy współpraca z systemami automatyki. Uwaga: nie ma możliwości przyłączania bloków różnicowoprądowych.

Zgodność z Normami

Wyłącznik nadprądowy S314 serii TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC 60947-2 (16 kA), co potwierdza jego przydatność zarówno w instalacjach mieszkaniowych i komercyjnych, jak i przemysłowych. Posiada certyfikat CE.

Zastosowanie

Model S314 4P C 50A dedykowany jest do ochrony obwodów w rozdzielnicach głównych i podrozdzielnicach, szczególnie w instalacjach o podwyższonych wymaganiach co do zdolności zwarciowej. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów odbiorczych w instalacjach przemysłowych i komercyjnych (maszyny, urządzenia technologiczne).
• Zabezpieczenie linii kablowych i sterowanie tablicami rozdzielczymi w budynkach użyteczności publicznej.
• Sterowanie silnikami i innymi odbiornikami indukcyjnymi o dużym prądzie rozruchowym (charakterystyka C).
• Współpraca z systemami automatyki budynkowej (BMS) po wyposażeniu w styki pomocnicze i wyzwalacze z serii DX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 50 A oraz warunków zwarciowych. Moment dokręcania zacisków należy stosować zgodnie z zaleceniami producenta podanymi w karcie katalogowej, aby zapewnić prawidłowy styk i uniknąć przegrzania. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych dla uporządkowanego połączenia faz.

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik S314 4P C 50A? Ma charakterystykę C – oznacza to, że wyzwalacz magnetyczny zadziała przy prądzie od 5 do 10 krotności prądu znamionowego (250–500 A). Jest to optymalne rozwiązanie dla obwodów z silnikami, transformatorami i innymi odbiornikami generującymi krótkotrwałe, wysokie prądy rozruchowe.
• Czy do tego wyłącznika można podłączyć moduł różnicowoprądowy (RCD)? Nie, konstrukcja wyłącznika S314 serii TX3 nie przewiduje współpracy z blokami różnicowoprądowymi. Do ochrony różnicowoprądowej należy zastosować oddzielne wyłączniki RCD lub wyłączniki nadprądowo-różnicowoprądowe (RCBO) z tej samej serii.
• Jaka jest zdolność zwarciowa wyłącznika? Znamionowa zwarciowa zdolność łączeniowa wynosi 10 000 A według normy IEC 60898-1 oraz 16 000 A według normy IEC 60947-2 (dla napięcia 230/400 V~). Oznacza to, że wyłącznik bezpiecznie wyłączy prąd zwarciowy o takiej wartości, chroniąc instalację i ludzi.
