Wyłącznik nadprądowy S314 4P C 50A 10000A serii DX3 | 409341 Legrand

Opis i Kluczowe Cechy

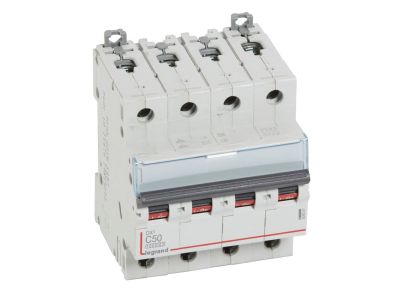

Wyłącznik nadprądowy S314 serii DX3 (symbol 409341) to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 50A i charakterystyce C. Zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w instalacjach niskiego napięcia 400V~, oferując znamionową zwarciową zdolność łączeniową 10kA według IEC/EN 60898-1 oraz 16kA według IEC/EN 60947-2. Szerokość 4 modułów (każdy 17,5 mm) ułatwia montaż w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 50A: Gwarantuje bezpieczne prowadzenie prądu roboczego i odpowiednią rezerwę dla odbiorników o znacznym poborze mocy bez ryzyka przegrzania.
• Charakterystyka C: Zapewnia selektywne wyzwalanie przy przeciążeniach i zwarciu, szczególnie odpowiednia dla obwodów z silnikami, transformatorami i urządzeniami o podwyższonym prądzie rozruchowym.
• Znamionowa zwarciowa zdolność łączeniowa 10kA (IEC/EN 60898-1) / 16kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe zwiększa bezpieczeństwo instalacji i chroni urządzenia końcowe przed uszkodzeniem.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicach modułowych, zgodny z profilem DIN 35 mm.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 (do 125A): Umożliwia łatwe łączenie z szynami grzebieniowymi, stykami pomocniczymi, wyzwalaczami i blokami różnicowoprądowymi z serii DX3, co upraszcza rozbudowę instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 serii DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Uniwersalny wyłącznik nadprądowy przeznaczony do zabezpieczania obwodów odbiorczych w instalacjach niskiego napięcia. Charakterystyka C czyni go szczególnie przydatnym w obwodach o podwyższonym prądzie rozruchowym.

• Zabezpieczenie obwodów silników elektrycznych, pomp, wentylatorów i kompresorów.
• Ochrona linii oświetleniowych oraz gniazd w budynkach mieszkalnych, biurowych i przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element systemu rozdziału energii HX3.
• Współpraca z blokami różnicowoprądowymi oraz stykami pomocniczymi dla rozbudowanych układów sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Momenty dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, aby zapewnić trwałe i pewne połączenie. Dopuszczalne jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Jaka jest różnica między charakterystyką C a B? Charakterystyka C wyzwala przy prądzie od 5 do 10 razy większym od prądu znamionowego, co czyni ją odpowiednią do obwodów z silnikami i transformatorami. Charakterystyka B (2,5–5 razy) stosowana jest głównie w obwodach bez dużych prądów rozruchowych.
• Czy można podłączyć do niego blok różnicowoprądowy? Tak, wyłącznik nadprądowy serii DX3 umożliwia bezpośrednie łączenie z blokami różnicowoprądowymi dedykowanymi do tej serii, co zapewnia kompleksową ochronę przed przepięciami i porażeniami.
• Jaki jest stopień ochrony samego wyłącznika? Aparatura modułowa zamontowana w rozdzielnicy wewnętrznej posiada standardowy stopień ochrony IP20 w zakresie obudowy. Sam wyłącznik nie ma przypisanego indywidualnego stopnia IP – wymaga osłony w postaci rozdzielnicy.
