Wyłącznik nadprądowy S314 4P C 4A 10000A serii TX3 | 404251 Legrand

Opis i Kluczowe Cechy

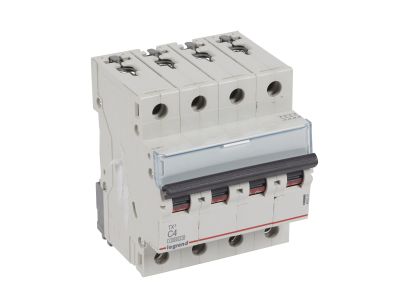

Wyłącznik nadprądowy S314 serii TX3 (symbol 404251) to czterobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 4 A, przeznaczony do pracy w instalacjach o napięciu 400 V~. Dzięki zdolności zwarciowej 10 000 A według IEC 60898-1 (16 000 A według IEC 60947-2) zapewnia skuteczną ochronę przed skutkami zwarć. Montowany na szynie TH35 w standardowej szerokości 4 modułów (70 mm).

• Prąd znamionowy 4 A: odpowiedni do zabezpieczania obwodów o małym poborze mocy przed przeciążeniem i zwarciem.
• Charakterystyka C: wyzwalanie w zakresie 5–10× In, idealna do odbiorników o podwyższonym prądzie rozruchu (np. silniki, kompresory).
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoki poziom bezpieczeństwa w przypadku zwarcia w instalacji.
• Szerokość 4 moduły (70 mm): standardowy wymiar ułatwiający zabudowę w rozdzielnicach i kompatybilność z szynami grzebieniowymi.
• Możliwość rozbudowy: można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3 – elastyczne dostosowanie do potrzeb instalacji.
• Brak możliwości podłączenia bloku różnicowoprądowego: ochrona różnicowoprądowa wymaga oddzielnego urządzenia.

Zgodność z Normami

Wyłącznik nadprądowy S314 serii TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC 60947-2 (znamionowa zwarciowa zdolność łączeniowa 16 000 A przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z obowiązującymi dyrektywami niskonapięciowymi.

Zastosowanie

Wyłącznik nadprądowy S314 4P C 4A przeznaczony jest do ochrony przewodów i odbiorników w instalacjach niskiego napięcia. Sprawdza się zarówno w budynkach mieszkalnych, jak i komercyjnych oraz przemysłowych.

• Ochrona obwodów trójfazowych z przewodem neutralnym w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie odbiorników o charakterze rezystancyjno-indukcyjnym i podwyższonym prądzie rozruchu (silniki, sprężarki, klimatyzatory).
• Stosowanie w instalacjach wymagających rozbudowy o styki pomocnicze lub wyzwalacze – możliwość integracji z systemami automatyki i zdalnego sterowania.
• Zastosowanie w obwodach, gdzie wymagana jest selektywność i wysoka zdolność zwarciowa (do 16 kA wg IEC 60947-2).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Szerokość 4 modułów (70 mm) umożliwia standardową zabudowę. Przekrój przewodów należy dobrać do prądu znamionowego (4 A) zgodnie z obowiązującymi normami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dozwolone jest przyłączanie szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik S314 można wyposażyć w styki pomocnicze lub wyzwalacze? Tak, istnieje możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych i napięciowych oraz napędów z serii DX3. Należy pamiętać o zachowaniu zgodności z dokumentacją.
• Jaka jest znamionowa zdolność zwarciowa? Zgodnie z normą IEC 60898-1 wynosi 10 000 A, natomiast według IEC 60947-2 – 16 000 A przy napięciu 230/400 V~.
• Czy można podłączyć do niego blok różnicowoprądowy? Nie, wyłącznik nadprądowy S314 nie umożliwia bezpośredniego podłączenia bloku różnicowoprądowego. Ochronę różnicowoprądową należy zapewnić za pomocą oddzielnego urządzenia.
