Wyłącznik nadprądowy S314 4P C 4A 10000A serii DX3 | 409332 Legrand

Opis i Kluczowe Cechy

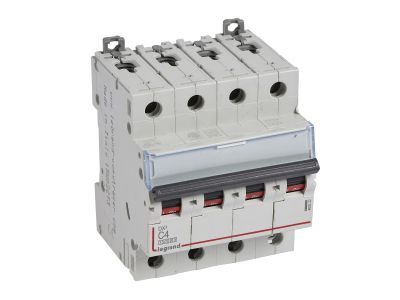

Wyłącznik nadprądowy S314 o indeksie 409332 z serii DX3 to czterobiegunowe urządzenie zabezpieczające obwody elektryczne w instalacjach niskiego napięcia. Zaprojektowany na napięcie 400 V~ i prąd znamionowy 4 A (charakterystyka C) zapewnia skuteczną ochronę przewodów i odbiorników przed zwarciami oraz przeciążeniami. Szerokość 4 modułów (po 17,5 mm) ułatwia zabudowę w standardowych rozdzielnicach.

• Prąd znamionowy 4 A / charakterystyka C: Precyzyjna ochrona obwodów o małym poborze mocy przy jednoczesnym bezpiecznym przepięciu przy przeciążeniach i zwarciu.
• Znamionowa zwarciowa zdolność łączeniowa 10000 A (IEC/EN 60898-1) / 16000 A (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe gwarantująca bezpieczeństwo instalacji i ciągłość pracy w wymagających warunkach.
• Czterobiegunowy (4P) 400 V~: Jednoczesne odłączanie wszystkich przewodów fazowych w układach trójfazowych, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Szerokość 4 modułów (70 mm): Kompaktowa budowa oszczędza miejsce w rozdzielnicy, a standardowa szerokość modułu ułatwia planowanie szaf.
• Możliwość rozbudowy o akcesoria z serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy umożliwiają dostosowanie układu sterowania do konkretnych potrzeb.
• Kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A: Umożliwia łatwe przyłączanie szyn grzebieniowych i sztyftowych oraz montaż bloków różnicowoprądowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (aparatura do zabezpieczenia przed przeciążeniami i zwarciami w instalacjach domowych i podobnych) oraz IEC/EN 60947-2 (łączniki niskonapięciowe – wyłączniki nadprądowe do zastosowań przemysłowych). Posiada certyfikat CE i jest zgodny z dyrektywami europejskimi.

Zastosowanie

Uniwersalny wyłącznik nadprądowy przeznaczony do ochrony obwodów odbiorczych w budynkach mieszkalnych, użyteczności publicznej oraz obiektach przemysłowych. Sprawdza się szczególnie w:

• Ochrona obwodów oświetleniowych i gniazd wtykowych o niskim prądzie (do 4 A).
• Zabezpieczenie obwodów sterowania (styczniki, przekaźniki, PLC) przed zwarciami.
• Separacja i ochrona w rozdzielnicach głównych i podrozdzielniach w instalacjach trójfazowych.
• Stosowanie jako wyłącznik główny/odłącznik w małych szafach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekroje przewodów należy dobrać do prądu znamionowego obwodu. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i sprawdź brak napięcia. Momenty dokręcania śrub zaciskowych – stosuj się do wartości podanych w karcie katalogowej producenta.

FAQ

• Co oznacza charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyłącznik wyzwala w zakresie 5–10-krotności prądu znamionowego (5–10× In). Jest zalecana do obwodów o charakterze rezystancyjno-indukcyjnym, gdzie występują umiarkowane prądy rozruchowe (np. silniki małej mocy, banki kondensatorów).
• Czy można podłączyć do niego szyny grzebieniowe? Tak, wyłącznik jest przystosowany do przyłączania za pomocą szyn grzebieniowych i sztyftowych, co ułatwia szybkie i uporządkowane połączenie w rozdzielnicy.
• Jakie akcesoria można zamontować w tym wyłączniku? Z serii DX3 dostępne są: styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe. Umożliwiają one rozbudowę funkcji sygnalizacyjnych i zdalnego sterowania.
