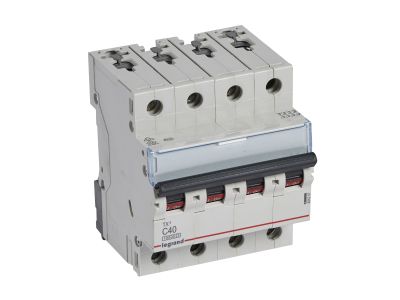

Wyłącznik nadprądowy S314 4P C 40A 10kA serii TX3 | 404260 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 z serii TX3 (symbol 404260) to czterobiegunowy aparat modułowy o prądzie znamionowym 40 A i charakterystyce C. Przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Montowany na szynie TH35, zajmuje 4 moduły (szerokość 17,5 mm każdy). Znamionowa zwarciowa zdolność łączeniowa wynosi 10 kA według normy IEC 60898-1 oraz 16 kA według IEC 60947-2, co gwarantuje niezawodne wyłączanie nawet w warunkach wysokiego prądu zwarciowego.

• Prąd znamionowy 40 A, charakterystyka C: Bezpieczna ochrona obwodów o znacznym obciążeniu oraz odbiorników o charakterze indukcyjnym (silniki, transformatory) – wyzwalanie przy 5–10-krotności prądu znamionowego.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe, minimalizująca ryzyko uszkodzenia aparatu i instalacji w przypadku zwarcia.
• 4 bieguny, napięcie 400 V~: Idealny do ochrony obwodów trójfazowych z przewodem neutralnym (TN-S, TN-C-S).
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Rozszerzalność funkcjonalna – sygnalizacja stanu, zdalne wyłączanie, automatyka.
• Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych: Ułatwia rozprowadzenie zasilania w rozdzielnicy, oszczędza czas montażu i zapewnia estetyczne okablowanie.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2. Posiada certyfikat CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa i jakości.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony obwodów odbiorczych w instalacjach niskiego napięcia. Dzięki charakterystyce C i 4-biegunowej konfiguracji sprawdza się w wielu scenariuszach:

• Ochrona obwodów silników, pomp, kompresorów i innych urządzeń o charakterystyce indukcyjnej.
• Zabezpieczenie linii zasilających transformatory, przekaźniki i sterowniki PLC w szafach automatyki.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych.
• Jako człon zabezpieczenia przed zwarciem w obwodach oświetleniowych i gniazd wtyczkowych w układach trójfazowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową – dla prądu 40 A zalecany przekrój co najmniej 6 mm² (Cu) w zależności od warunków układania. Momenty dokręcania zacisków – stosuj się do danych w dokumentacji producenta. Możliwe jest łączenie szyn grzebieniowych (np. w systemie grzebieniowym DX3). Uwaga: wyłącznik nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik można wyposażyć w wyzwalacz wzrostowy lub podnapięciowy? Tak, seria TX3 umożliwia montaż wyzwalaczy, styków pomocniczych oraz napędów z serii DX3 – należy wybrać kompatybilne akcesoria.
• Jaki jest stopień ochrony wyłącznika? Standardowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20. W danych producenta nie podano wyższej wartości, dlatego urządzenie należy instalować w obudowie zapewniającej odpowiednią ochronę przed wilgocią i pyłem.
• Czy mogę podłączyć do wyłącznika blok różnicowoprądowy? Nie, producent wyraźnie wskazuje brak możliwości przyłączania bloków różnicowoprądowych. Do ochrony różnicowej należy zastosować oddzielne wyłączniki różnicowoprądowe.
