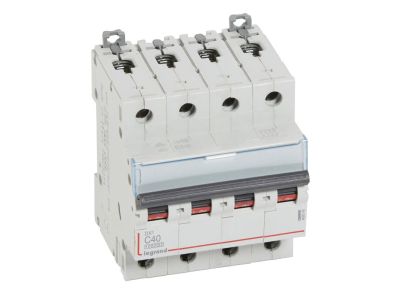

Wyłącznik nadprądowy S314 4P C 40A 10kA serii DX3 | 409340 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 z serii DX3 to czterobiegunowy aparat o charakterystyce C i prądzie znamionowym 40 A, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach 400 V~. Dzięki szerokości 4 modułów (70 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy, a jego znamionowa zwarciowa zdolność łączeniowa wynosi 10 kA według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2, co zapewnia wysokie bezpieczeństwo przy awariach.

• Czterobiegunowy (4P) 400 V~: Zabezpiecza przewody fazowe oraz neutralny w układach trójfazowych, eliminując ryzyko przerwania przewodu N.
• Prąd znamionowy 40 A – charakterystyka C: Odpowiedni do obwodów o dużym obciążeniu oraz do odbiorników o wysokim prądzie rozruchowym (silniki, transformatory); wyzwalanie przy prądzie 5–10 krotności I_n.
• Znamionowa zdolność zwarciowa I_cn = 10 kA (IEC/EN 60898-1) / I_cu = 16 kA (IEC/EN 60947-2): Skutecznie przerywa prądy zwarciowe o dużej energii, chroniąc dalszą część instalacji i ograniczając ryzyko pożaru.
• Szerokość 4 modułów (70 mm): Kompaktowa budowa pozwala na efektywne wykorzystanie miejsca na szynie TH35, zwłaszcza w rozdzielnicach o ograniczonej pojemności.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy z serii DX3 oraz bloki różnicowoprądowe – elastyczność konfiguracji dopasowana do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC/EN 60947-2 (16 kA przy 230/400 V~). Posiada certyfikację CE i jest przeznaczony do montażu w standardowych rozdzielnicach zgodnych z wymaganiami DIN.

Zastosowanie

Model S314 przeznaczony jest do ochrony obwodów odbiorczych w instalacjach niskiego napięcia, szczególnie tam, gdzie wymagana jest charakterystyka C dla odbiorników o znacznym prądzie rozruchowym. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Zabezpieczenie linii zasilających silniki, pompy, sprężarki i inne urządzenia o charakterze indukcyjnym.
• Ochrona obwodów gniazd wtykowych i odbiorników stałych w rozdzielnicach głównych i podrozdzielnicach.
• Instalacje w obiektach komercyjnych, biurowych i przemysłowych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.
• Systemy dystrybucji energii z wykorzystaniem szyn grzebieniowych (system Optymalnego Rozdziału Energii HX3 do 125 A).

Wskazówki Montażowe

Montaż i demontaż wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Urządzenie montuje się na szynie TH35 (35 mm) w standardowej rozdzielnicy. Szerokość modułowa 4 jednostek (70 mm) wymaga odpowiedniej ilości wolnych miejsc na szynie. Podłączenie przewodów należy wykonać zgodnie z dokumentacją producenta – przekrój żył dobrać do prądu znamionowego 40 A i warunków środowiskowych. Moment dokręcania zacisków oraz typ przewodu (miedziany/aluminiowy) muszą być zgodne z instrukcją. Dopuszczalne jest łączenie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, w standardowym wyposażeniu wyłącznik nie ma wbudowanego podświetlenia. Opcjonalnie można go wyposażyć w styki pomocnicze sygnalizujące stan zadziałania lub wyzwalacze wzmacniające funkcjonalność.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla samego wyłącznika. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, która zapewnia wymagany stopień ochrony (zwykle IP20 dla części sterowniczej na płycie czołowej). W przypadku pytań dotyczących konkretnej rozdzielnicy należy sprawdzić jej dokumentację.
• Co oznacza charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie od 5 do 10 razy większym od prądu znamionowego (40 A). Jest to typowe dla obwodów, w których występują odbiorniki o wysokim prądzie rozruchowym, np. silniki, transformatory, sprężarki.
