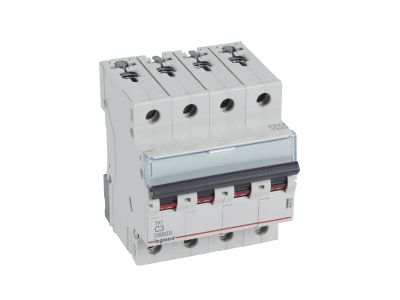

Wyłącznik nadprądowy S314 4P C 3A 10000A serii TX3 | 404250 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii TX3 (symbol 404250) to czterobiegunowy aparat o charakterystyce C i prądzie znamionowym 3 A, przeznaczony do ochrony obwodów w instalacjach elektrycznych. Dzięki znamionowej zwarciowej zdolności łączeniowej 10000 A (wg IEC 60898-1) oraz 16 kA (wg IEC 60947-2) zapewnia skuteczne wyłączanie zwarć, minimalizując ryzyko uszkodzenia przewodów i odbiorników. Szerokość 4 modułów (17,5 mm każdy) pozwala na oszczędne zagospodarowanie rozdzielnicy, a montaż na wsporniku TH35 upraszcza instalację.

• Charakterystyka C: Przeznaczona do obwodów z odbiornikami o podwyższonym prądzie rozruchu (silniki, transformatory) – selektywna ochrona przed przeciążeniem i zwarciem.
• Prąd znamionowy 3 A: Gwarantuje bezpieczną pracę w obwodach o niewielkim obciążeniu, np. sterowanie, oświetlenie, bez ryzyka przegrzania aparatu.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1): Wysoka skuteczność wyłączania prądów zwarciowych, chroni instalację i urządzenia końcowe przed skutkami awarii.
• 4 moduły (szerokość 70 mm): Kompaktowa budowa umożliwia zabudowę w standardowych rozdzielnicach, zachowując miejsce na inne aparaty.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3 – zwiększa funkcjonalność układu.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC 60947-2 (aparatura rozdzielcza i sterownicza). Posiada oznaczenie CE i jest zgodny z wymaganiami dyrektyw europejskich. Producent gwarantuje pełną zgodność z dokumentacją techniczną.

Zastosowanie

Uniwersalny wyłącznik nadprądowy serii TX3 sprawdza się w różnych instalacjach elektrycznych – od budynków mieszkalnych po obiekty przemysłowe. Dzięki charakterystyce C i kompaktowej budowie znajduje zastosowanie w:

• Ochronie obwodów oświetleniowych i gniazd wtyczkowych o małym prądzie znamionowym (3 A).
• Zabezpieczeniu obwodów sterowania, przekaźników, styczników i napędów w szafach automatyki.
• Instalacjach zasilania urządzeń elektronicznych, czujników i modułów sterujących w systemach BMS.
• Jako wyłącznik główny w małych rozdzielnicach pomocniczych dla obwodów odbiorczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Aparat przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i wymaganiami norm (zalecany min. 1,5 mm² dla 3 A). Moment dokręcania zacisków oraz zalecany przekrój przewodów podano w dokumentacji producenta. Wyłącznik nie umożliwia podłączania bloków różnicowoprądowych – w przypadku potrzeby ochrony różnicowoprądowej stosuj osobne urządzenia.

FAQ

• Czy wyłącznik nadprądowy S314 ma podświetlenie? Nie, dźwignia załączająca jest czarna. Podświetlenie nie jest przewidziane w tej serii, jednak stan dźwigni (ON/OFF) jest czytelnie widoczny.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje stopnia ochrony – aparat przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy (typowo IP20 dla całej rozdzielnicy).
• Czy można podłączyć do wyłącznika blok różnicowoprądowy? Nie, zgodnie z danymi technicznymi niniejszy wyłącznik nie umożliwia przyłączania bloków różnicowoprądowych. W razie potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik różnicowoprądowy.
