Wyłącznik nadprądowy S314 4P C 3A 10000A serii DX3 | 409331 Legrand

Opis i Kluczowe Cechy

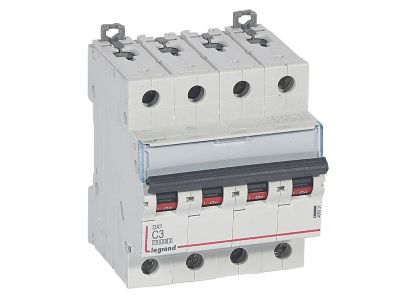

Wyłącznik nadprądowy S314 serii DX3 (symbol 409331) to czterobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 3 A, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A według IEC/EN 60898-1 oraz 16 000 A według IEC/EN 60947-2 zapewnia wysokie bezpieczeństwo w instalacjach. Szerokość 4 modułów (70 mm) umożliwia łatwy montaż w rozdzielnicach.

• Prąd znamionowy 3 A – charakterystyka C: gwarantuje selektywne wyzwalanie w przypadku przeciążeń i zwarć, chroniąc przewody i odbiorniki o niskim prądzie rozruchowym.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 000 A (IEC/EN 60947-2): wysoka skuteczność wyłączania prądów zwarciowych, zwiększająca bezpieczeństwo instalacji.
• Montaż na szynie TH35 (4 moduły 17,5 mm): kompatybilność z systemem Optymalnego Rozdziału Energii HX3 do 125 A oraz z szynami grzebieniowymi/sztyftowymi dla szybkiego okablowania.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe – elastyczne dopasowanie do potrzeb instalacji.
• Czarna dźwignia załączająca: wyraźna identyfikacja stanu łącznika, ułatwiająca obsługę i konserwację.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC/EN 60947-2 (16 000 A przy 230/400 V~). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S314 znajduje zastosowanie w rozdzielnicach mieszkań, biur i obiektów przemysłowych, gdzie wymagana jest niezawodna ochrona obwodów o niewielkim obciążeniu. Dzięki charakterystyce C sprawdzi się w sieciach z odbiornikami o umiarkowanych prądach rozruchowych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w instalacjach domowych i komercyjnych.
• Zabezpieczenie linii zasilających urządzenia sterowania, czujniki i automatyki budynkowej.
• Wsparcie dla systemów rozdzielu energii z serii HX3 – łatwe łączenie z szynami grzebieniowymi.
• Jako element selektywnej ochrony w rozdzielnicach TH35 – możliwość dodania styków pomocniczych i wyzwalaczy.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 3 A zgodnie z obowiązującymi przepisami. Moment dokręcania zacisków oraz zalecany typ przewodów – według dokumentacji producenta. Nie przekraczać podanych parametrów znamionowych.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie. Wyłącznik nadprądowy S314 nie jest wyposażony w podświetlenie. Stan załączenia sygnalizowany jest położeniem czarnej dźwigni.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma IP20. Należy zapewnić odpowiednią obudowę zgodną z warunkami środowiskowymi.
• Jaka jest charakterystyka wyzwalania? Charakterystyka C – wyłącznik zaprojektowany do ochrony obwodów, w których mogą wystąpić przeciążenia oraz średnie prądy rozruchowe (np. silniki małej mocy, agregaty chłodnicze).
