Wyłącznik nadprądowy S314 4P C 32A 10kA serii TX3 | 404259 Legrand

Opis i Kluczowe Cechy

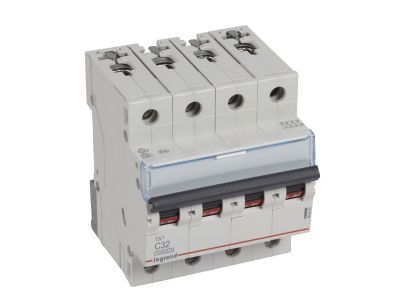

Wyłącznik nadprądowy S314 serii TX3 (symbol 404259) to czterobiegunowe urządzenie o charakterystyce C i prądzie znamionowym 32 A, przeznaczone do zabezpieczania obwodów przed skutkami przeciążeń i zwarć. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (według IEC 60898-1) oraz 16 kA (według IEC 60947-2) zapewnia skuteczną ochronę w instalacach o podwyższonych wymaganiach bezpieczeństwa. Szerokość 4 modułów (70 mm) ułatwia zabudowę w standardowych rozdzielnicach modułowych.

• Charakterystyka C: Gwarantuje selektywne wyłączanie przy prądach zwarciowych od 5 do 10 In – idealna do obwodów z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym.
• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe – zabezpiecza instalację nawet w trudnych warunkach.
• Szerokość 4 modułów (70 mm): Kompaktowa zabudowa w rozdzielnicy, oszczędność miejsca przy zachowaniu pełnej funkcjonalności.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy z serii DX3 – elastyczne dostosowanie do potrzeb instalacji.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC 60947-2 (16 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Zaprojektowany i wyprodukowany zgodnie z wytycznymi dotyczącymi bezpieczeństwa aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S314 znajduje zastosowanie wszędzie tam, gdzie wymagana jest pewna ochrona przewodów i odbiorników przed przeciążeniem oraz zwarciem. Sprawdza się w instalacach przemysłowych, komercyjnych i mieszkaniowych, szczególnie w obwodach o charakterze indukcyjnym.

• Zabezpieczanie linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona obwodów silników, transformatorów i urządzeń z dużym prądem rozruchowym (charakterystyka C).
• Stosowanie w instalacach wymagających wysokiej zdolności zwarciowej (do 16 kA według normy IEC 60947-2).
• Rozbudowa systemów automatyki budynkowej – możliwość współpracy z akcesoriami serii DX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego (32 A) zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta (zwykle 2–3 Nm). Możliwe jest przyłączanie szyn grzebieniowych lub sztyftowych. Uwaga: nie ma możliwości podłączenia bloków różnicowoprądowych.

FAQ

• Czy wyłącznik posiada podświetlenie lub wskaźnik LED? Nie, wyłącznik nadprądowy S314 nie jest wyposażony w podświetlenie. Stan załączenia sygnalizowany jest położeniem czarnej dźwigni (góra – załączony, dół – wyłączony).
• Jaki jest stopień ochrony IP? Standardowo dla aparatury modułowej montowanej w rozdzielnicy – IP20 (ochrona przed dotykiem palcem). Szczegółowe dane o szczelności w konkretnej rozdzielnicy należy sprawdzić w jej dokumentacji.
• Jak działa charakterystyka C? Charakterystyka C oznacza, że wyzwalacz termiczny (przeciążeniowy) działa przy 1,13-1,45 In, a wyzwalacz elektromagnetyczny (zwarciowy) wyzwala w zakresie 5-10 In. Zapewnia to selektywność w obwodach z silnikami i transformatorami.
