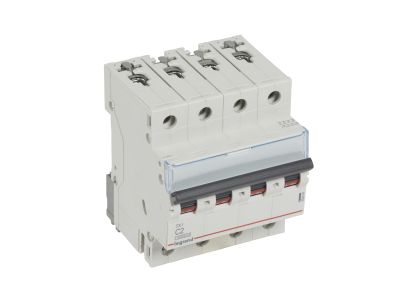

Wyłącznik nadprądowy S314 4P C 2A 10000A serii TX3 | 404249 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 (symbol 404249) z serii TX3 to czterobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 2A. Przeznaczony do montażu na szynie TH35, zajmuje 4 moduły (70 mm). Oferuje wysoką zdolność zwarciową: 10 kA zgodnie z IEC 60898-1 oraz 16 kA zgodnie z IEC 60947-2, co zapewnia skuteczną ochronę w instalacjach 230/400 V~.

• Prąd znamionowy 2 A: Idealny do zabezpieczania obwodów o małym obciążeniu, takich jak sterowanie, sygnalizacja czy oświetlenie LED, chroniąc przed przeciążeniem i zwarciem.
• Charakterystyka C: Wyzwalanie przy 5–10 krotności prądu znamionowego – zalecana do odbiorników o charakterze indukcyjnym (silniki, transformatory) oraz obwodów gniazd wtyczkowych.
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe zapewnia bezpieczne wyłączenie nawet w przypadku dużych zwarć w sieci.
• 4 moduły (70 mm) – montaż na szynie TH35: Uniwersalna konstrukcja ułatwia instalację w rozdzielnicach modułowych i pozwala na oszczędność miejsca.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe umożliwiają rozbudowę funkcji sterowania i sygnalizacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego przydatność do ochrony instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych. Posiada oznaczenie CE.

Zastosowanie

Dzięki charakterystyce C i prądowi 2 A wyłącznik nadaje się do zabezpieczania obwodów o ograniczonym poborze prądu, a jednocześnie o podwyższonych prądach rozruchowych. Typowe zastosowania obejmują:

• Ochronę obwodów oświetleniowych (w tym LED, świetlówki) – charakterystyka C zapobiega zbędnym wyłączeniom przy załączaniu.
• Zabezpieczanie obwodów sterowania (styczniki, przekaźniki, PLC) – niski prąd znamionowy 2 A chroni delikatne elementy.
• Ochrona silników małej mocy (np. wentylatory, pompy) przed przeciążeniem i zwarciem.
• Zastosowanie w rozdzielnicach podrzędnych, gdzie wymagana jest selektywność z wyłącznikami nadrzędnymi.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po odłączeniu napięcia zasilającego. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 2 A – zalecany przekrój min. 1,5 mm². Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Jest to charakterystyka C, czyli wyzwalanie przy 5–10 krotności prądu znamionowego. Idealna do obwodów z silnikami, transformatorami i oświetleniem fluorescencyjnym.
• Czy można podłączyć do niego blok różnicowoprądowy? Nie, w danych producenta wskazano brak możliwości przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy zastosować osobny wyłącznik RCD.
• Jakie akcesoria są dostępne dla tego wyłącznika? Można wyposażyć go w styki pomocnicze, wyzwalacze wzrostowe i napięciowe oraz napędy silnikowe z serii DX3. Montaż akcesoriów odbywa się bezpośrednio na wyłączniku.
