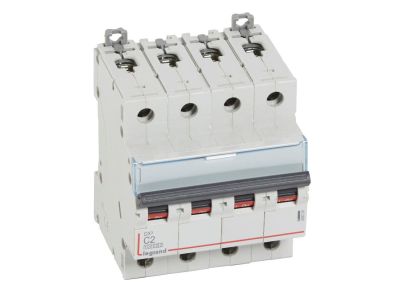

Wyłącznik nadprądowy S314 4P C 2A 10000A serii DX3 | 409330 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii DX3 (symbol 409330) to czterobiegunowe urządzenie ochronne o prądzie znamionowym 2 A i charakterystyce C. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (IEC/EN 60898-1) oraz 16 000 A (IEC/EN 60947-2) zapewnia skuteczną ochronę w instalacjach niskiego napięcia. Zajmuje 4 moduły (70 mm) na szynie TH35.

• Prąd znamionowy 2 A: Zabezpiecza obwody o małym obciążeniu zapobiegając przeciążeniom i zwarciom, idealny do odbiorników o niskim poborze mocy.
• Charakterystyka C: Wyzwalanie elektromagnetyczne w zakresie 5–10 In – przeznaczona do obwodów z obciążeniami indukcyjnymi i silnikami, gdzie występują krótkie prądy rozruchowe.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) i 16 000 A (IEC/EN 60947-2): Wysoka wytrzymałość zwarciowa gwarantuje bezpieczne wyłączenie nawet przy dużych prądach zwarciowych.
• Szerokość 4 modułów (70 mm): Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach, oszczędzając miejsce na szynie DIN.
• Kompatybilność z systemem HX3 do 125 A: Możliwość integracji z optymalnym rozdziałem energii i akcesoriami (styki pomocnicze, wyzwalacze, napędy) oraz blokami różnicowoprądowymi.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC/EN 60898-1 (do 10 000 A) oraz IEC/EN 60947-2 (do 16 000 A), co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada certyfikat CE.

Zastosowanie

Urządzenie przeznaczone do ochrony przewodów i odbiorników przed przeciążeniem i zwarciem w instalacjach jednofazowych i trójfazowych 400 V. Sprawdza się w obwodach o małym prądzie znamionowym, takich jak sterowanie, sygnalizacja czy zasilanie urządzeń elektronicznych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie obwodów sterowniczych, przekaźników i styczników w szafach automatyki.
• Ochrona instalacji w systemach automatyki budynkowej (BMS) i HVAC.
• Stosowanie jako zabezpieczenie przedlicznikowe lub w rozdzielnicach pomocniczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 2 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dopuszczalne jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Wyłącznik można wyposażyć w akcesoria serii DX3 (styki pomocnicze, wyzwalacze, napędy) oraz bloki różnicowoprądowe.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, wyłącznik nadprądowy S314 nie jest wyposażony w podświetlenie. Dźwignia załączająca jest czarna, bez elementów świetlnych.
• Jaki jest stopień ochrony wyłącznika? W danych producenta nie podano stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicach osiąga ochronę IP20, jednak dla konkretnych warunków należy sprawdzić dokumentację techniczną.
• Jaka jest charakterystyka wyzwalania? Charakterystyka C oznacza wyzwalanie elektromagnetyczne przy prądzie 5–10 krotności prądu znamionowego (In). Odpowiednia do obwodów z obciążeniami indukcyjnymi i silnikami.
