Wyłącznik nadprądowy S314 4P C 25A 10kA serii TX3 | 404258 Legrand

Opis i Kluczowe Cechy

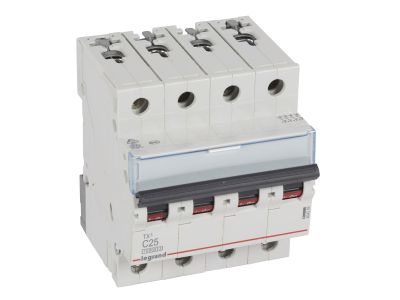

Wyłącznik nadprądowy S314 (nr katalogowy 404258) z serii TX3 to czterobiegunowe urządzenie modułowe o charakterystyce C i prądzie znamionowym 25 A, przeznaczone do instalacji 400 V~. Dzięki wysokiej znamionowej zdolności zwarciowej – 10 kA według IEC 60898-1 oraz 16 kA według IEC 60947-2 – gwarantuje bezpieczne wyłączanie nawet przy dużych prądach zwarcia. Szerokość 4 modułów (70 mm) ułatwia montaż w standardowych rozdzielnicach na szynie TH35.

• 4-biegunowy (4P) 400 V~: umożliwia jednoczesną ochronę trzech faz oraz przewodu neutralnego w instalacjach trójfazowych, zwiększając bezpieczeństwo całego obwodu.
• Charakterystyka C: zaprojektowana do obwodów z umiarkowanymi prądami rozruchowymi (silniki, transformatory) – zapewnia selektywność i minimalizuje ryzyko niepotrzebnych wyłączeń.
• Prąd znamionowy 25 A: odpowiedni do zabezpieczenia obwodów odbiorczych o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Znamionowa zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoka wytrzymałość zwarciowa zwiększa poziom bezpieczeństwa instalacji w przypadku zwarcia.
• Kompatybilność z akcesoriami DX³: możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe, co rozszerza funkcjonalność w systemach automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC 60898-1 (zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC 60947-2 (16 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik S314 serii TX3 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych oraz przemysłowych, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa obwodów trójfazowych.

• Ochrona obwodów oświetleniowych, gniazd wtyczkowych i urządzeń AGD w instalacjach trójfazowych.
• Zabezpieczenie silników elektrycznych, pomp, wentylatorów i innych urządzeń o charakterystyce rozruchowej C.
• Stosowanie w tablicach rozdzielczych wraz z wyłącznikami różnicowoprądowymi (uwaga: brak możliwości bezpośredniego podłączenia bloków RCD – należy łączyć szeregowo).
• Idealny do modernizacji istniejących instalacji dzięki kompatybilności z szynami grzebieniowymi i akcesoriami DX³.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 25 A (zalecany przekrój min. 4 mm² Cu). Moment dokręcania zacisków oraz szczegółowe instrukcje podłączenia (w tym możliwość przyłączania szyn grzebieniowych lub sztyftowych) należy stosować zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik S314 można podłączyć bezpośrednio do wyłącznika różnicowoprądowego? Nie, wyłącznik S314 nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych. Należy stosować oddzielny wyłącznik RCD połączony szeregowo w obwodzie.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 10 kA, a według IEC 60947-2 – 16 kA (dla napięcia 230/400 V~). Wartość ta gwarantuje bezpieczne wyłączenie w przypadku zwarcia o wysokim prądzie.
• Czy wyłącznik ma możliwość montażu akcesoriów? Tak, można wyposażyć go w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe z serii DX³. Umożliwia to zdalne sterowanie i sygnalizację stanu pracy.
