Wyłącznik nadprądowy S314 4P C 20A 10000A serii DX3 | 409337 Legrand

Opis i Kluczowe Cechy

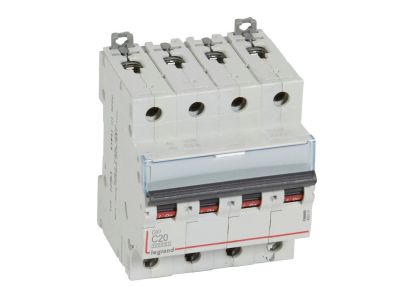

Hager S314 to czterobiegunowy wyłącznik nadprądowy serii DX3 o charakterystyce C i prądzie znamionowym 20 A, przeznaczony do pracy w sieci 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (wg IEC/EN 60898-1) i 16 000 A (wg IEC/EN 60947-2) zapewnia skuteczną ochronę przed zwarciami w instalacjach o dużych prądach zwarciowych. Szerokość 4 modułów (70 mm) umożliwia łatwy montaż w standardowych rozdzielnicach na szynie TH35.

• Czterobiegunowy (4P): Ochrona wszystkich trzech faz oraz przewodu neutralnego – pełne zabezpieczenie obwodów trójfazowych w jednej obudowie, minimalizujące liczbę potrzebnych elementów.
• Charakterystyka C: Zaprojektowana do obwodów o podwyższonych prądach rozruchowych (silniki, transformatory) – selektywność i niezawodność bez zbędnych wyłączeń.
• Prąd znamionowy 20 A: Wystarczający do zasilania odbiorników o znacznym obciążeniu – bezpieczna praca bez ryzyka przegrzania styków w przewidzianym zakresie.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2): Odporność na ekstremalne prądy zwarciowe – pewność działania w systemach o dużym potencjale zwarciowym, również w zastosowaniach przemysłowych.
• Szerokość 4 modułów (70 mm): Kompaktowa budowa oszczędza miejsce w rozdzielnicy – łatwy montaż i możliwość rozbudowy o akcesoria serii DX3 (styki pomocnicze, wyzwalacze, napędy) oraz bloki różnicowoprądowe.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność zarówno w instalacjach niskiego napięcia (do 400 V~) jak i w zastosowaniach przemysłowych. Posiada certyfikat CE.

Zastosowanie

Przeznaczony do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w sieciach trójfazowych. Sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz systemach Optymalnego Rozdziału Energii HX3 (do 125 A).

• Zabezpieczenie obwodów zasilających maszyny i urządzenia przemysłowe.
• Ochrona instalacji oświetleniowej i gniazd wtykowych w budynkach mieszkalnych i użyteczności publicznej.
• Współpraca z blokami różnicowoprądowymi do kompleksowej ochrony przed porażeniem prądem.
• Łatwe włączanie w systemy automatycznego zarządzania energią dzięki możliwości przyłączania szyn grzebieniowych i akcesoriów sygnalizacyjnych.

Wskazówki Montażowe

Montaż wyłącznika S314 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów muszą być zgodne z dokumentacją techniczną producenta, aby zapewnić trwałe i bezpieczne połączenie. Podczas montażu należy uwzględnić warunki chłodzenia – nie zasłaniać otworów wentylacyjnych.

FAQ

• Czy wyłącznik S314 może pełnić funkcję rozłącznika izolacyjnego? Nie – jest to wyłącznik nadprądowy przeznaczony wyłącznie do ochrony przed przeciążeniami i zwarciami. Do bezpiecznego odłączania napięcia (funkcja odcięcia) należy stosować rozłączniki izolacyjne lub wyłączniki z funkcją rozłącznika.
• Jakie akcesoria można do niego dołączyć? Zgodnie z danymi producenta, S314 umożliwia przyłączanie styków pomocniczych, wyzwalaczy (napięciowych/wzrostowych) oraz napędów z serii DX3. Możliwe jest także bezpośrednie podłączenie bloków różnicowoprądowych.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje konkretnego stopnia IP w danych katalogowych. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy ma IP20 od czoła i IP00 w strefie zacisków. Szczegółowe informacje należy sprawdzić w pełnej dokumentacji technicznej.
