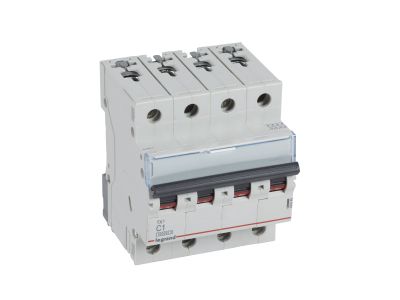

Wyłącznik nadprądowy S314 4P C 1A 10000A serii TX3 | 404248 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 4P C 1A 10000A serii TX3 (symbol 404248) to czterobiegunowe urządzenie ochronne o prądzie znamionowym 1 A i charakterystyce C, przeznaczone do zabezpieczania obwodów odbiorczych w instalacjach niskiego napięcia. Dzięki zwarciowej zdolności łączeniowej 10 kA (według IEC 60898-1) oraz 16 kA (według IEC 60947-2) zapewnia skuteczną ochronę przy zwarciu zarówno w sieciach 230 V, jak i 400 V. Szerokość 4 modułów (70 mm) ułatwia montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 1 A: idealny do precyzyjnego zabezpieczenia obwodów sterowania, sygnalizacji i innych odbiorów o niskim poborze mocy.
• Charakterystyka C (5–10× I_n): właściwy dobór charakterystyki wyzwalania dla obciążeń rezystancyjnych oraz niewielkich silników – zapobiega zbędnym wyłączeniom przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA / 16 kA: wysoki margines bezpieczeństwa w sieciach o dużych prądach zwarciowych, potwierdzony normami IEC 60898-1 oraz IEC 60947-2.
• Czterobiegunowy (4P): jednoczesne zabezpieczenie wszystkich trzech faz i przewodu neutralnego – pełna ochrona w układach trójfazowych z N.
• Możliwość rozbudowy akcesoriami serii DX³: montaż styków pomocniczych, wyzwalaczy wzrostowych/napięciowych oraz napędów zdalnych – elastyczne dostosowanie do potrzeb automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S314 serii TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2 dla napięcia znamionowego 230/400 V AC. Posiada oznaczenie CE i jest zgodny z zasadniczymi wymaganiami dyrektyw unijnych w zakresie kompatybilności elektromagnetycznej oraz niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S314 4P C 1A służy do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki niskiemu prądowi znamionowemu sprawdza się szczególnie w instalacjach sterowniczych i sygnalizacyjnych.

• Zabezpieczenie obwodów sterowania maszyn, przekaźników, styczników i sterowników PLC.
• Ochrona linii oświetleniowych oraz gniazd wtyczkowych w rozdzielnicach mieszkaniowych i przemysłowych (przy prawidłowym doborze do obciążenia).
• Stosowanie w szafach sterowniczych jako zabezpieczenie torów niskoprądowych w automatyce budynkowej i przemysłowej.
• Współpraca z akcesoriami DX³ w systemach monitorowania i zdalnego wyłączania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 może przeprowadzić wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego (1 A) oraz spodziewanego obciążenia. Dokręcanie zacisków wykonać z momentem obrotowym zgodnym z dokumentacją producenta. Nie należy podłączać do wyłącznika bloków różnicowoprądowych – konstrukcja uniemożliwia współpracę bezpośrednią.

FAQ

• Czy wyłącznik nadprądowy S314 ma podświetlenie? Z danych producenta wynika, że wyłącznik wyposażony jest w czarną dźwignię załączającą, bez opcji podświetlenia. W razie potrzeby sygnalizacji stanu można zastosować styki pomocnicze z serii DX³.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje stopnia IP w dostępnych danych. Aparatura modułowa montowana na szynie w rozdzielnicy standardowo osiąga IP20 pod warunkiem poprawnego zabudowania w obudowie.
• Czy wyłącznik nadaje się do pracy w obwodzie trójfazowym z przewodem neutralnym? Tak, wersja 4P (czterobiegunowa) przeznaczona jest do sieci 400 V AC z wyprowadzonym N. Charakterystyka C umożliwia stosowanie przy obciążeniach takich jak silniki, grzałki czy oświetlenie, pod warunkiem, że prąd znamionowy odbiornika nie przekracza 1 A.
