Wyłącznik nadprądowy S314 4P C 1A 10000A serii DX3 | 409329 Legrand

Opis i Kluczowe Cechy

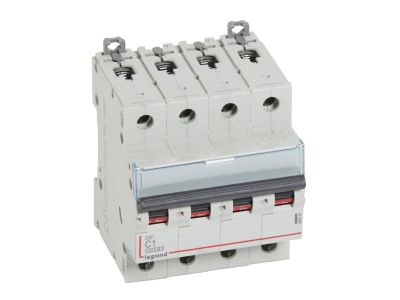

Wyłącznik nadprądowy S314 serii DX3 (numer katalogowy 409329) to czterobiegunowe urządzenie o charakterystyce C i prądzie znamionowym 1 A. Przeznaczony do pracy w sieciach 230/400 V~, oferuje znamionową zwarciową zdolność łączeniową 10000 A według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2. Dzięki szerokości 4 modułów (70 mm) pasuje do standardowych rozdzielnic. Czarna dźwignia załączająca ułatwia identyfikację stanu pracy.

• Charakterystyka C i prąd 1 A: Zabezpiecza obwody o niewielkim obciążeniu (np. oświetlenie, gniazda) przed przeciążeniami i zwarciami, zapewniając selektywność w instalacjach z pozostałymi wyłącznikami.
• Zwarciowa zdolność łączeniowa 10 kA / 16 kA: Gwarantuje skuteczną ochronę w przypadku zwarć zarówno w warunkach przemysłowych, jak i domowych – wysoki margines bezpieczeństwa.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicy, zgodny z popularnym standardem DIN.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3, co zwiększa funkcjonalność układu.
• Przyłącza do szyn grzebieniowych/sztyftowych: Uproszczone okablowanie – możliwość zastosowania szyn zbiorczych dla wielu wyłączników w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 10000 A) oraz IEC/EN 60947-2 (zwarciowa zdolność łączeniowa 16 kA). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi. Urządzenie jest kompatybilne z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Dzięki kompaktowym wymiarom i wysokiej zdolności zwarciowej wyłącznik S314 sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz w instalacjach przemysłowych i komercyjnych.

• Zabezpieczenie obwodów odbiorczych (oświetlenie, gniazda wtykowe, urządzenia biurowe) w budynkach mieszkalnych i użyteczności publicznej.
• Ochrona linii zasilających w systemach automatyki budynkowej, gdzie wymagana jest charakterystyka C (obciążenia indukcyjne, niewielkie silniki).
• Stosowanie w rozdzielnicach jako element zabezpieczenia nadprądowego w instalacjach przemysłowych do 400 V~.
• Możliwość łączenia z wyłącznikami różnicowoprądowymi w celu uzyskania ochrony przeciwporażeniowej w jednej rozdzielnicy.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 1 A, zgodnie z obowiązującymi przepisami. Momenty dokręcania zacisków oraz maksymalny przekrój przewodów – stosuj się do dokumentacji producenta. Wyłącznik może być łączony szeregowo za pomocą szyn grzebieniowych lub sztyftowych – zachowaj odpowiednią odległość między biegunami.

FAQ

• Czy wyłącznik S314 można wyposażyć w styki pomocnicze? Tak, urządzenie umożliwia montaż styków pomocniczych, wyzwalaczy oraz napędów z serii DX3 (dostępne osobno).
• Jakie napięcie pracy ma ten wyłącznik? Jest przystosowany do pracy w sieciach 230/400 V~ (napięcie międzyfazowe 400 V, fazowe 230 V).
• Czy można go zamontować na standardowej szynie DIN? Tak, wyłącznik montuje się na wsporniku TH35 (szyna DIN 35 mm), zgodnie z typowym rozwiązaniem dla aparatury modułowej.
