Wyłącznik nadprądowy S314 4P C 16A 10kA serii TX3 | 404256 Legrand

Opis i Kluczowe Cechy

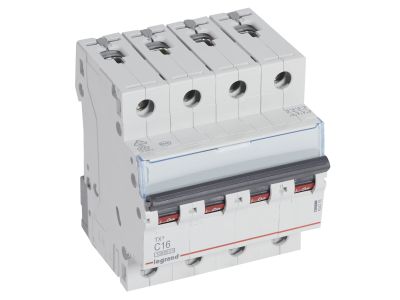

Wyłącznik nadprądowy S314 serii TX3 (numer katalogowy 404256) to czterobiegunowe urządzenie ochronne o charakterystyce C i prądzie znamionowym 16 A. Przeznaczony do montażu na szynie TH35, zajmuje 4 moduły (70 mm szerokości), co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (zgodnie z IEC 60898-1) i 16 000 A (zgodnie z IEC 60947-2) zapewnia bezpieczne wyłączanie prądów zwarciowych w obwodach trójfazowych z przewodem neutralnym.

• 4-biegunowy (4P) 400 V~: gwarantuje kompleksową ochronę wszystkich trzech faz oraz przewodu neutralnego w instalacjach trójfazowych.
• Charakterystyka C: wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – idealna do obwodów z silnikami, transformatorami i innymi odbiornikami o dużych prądach rozruchowych.
• Prąd znamionowy 16 A: umożliwia bezpieczną pracę w obwodach o obciążeniu do 16 A bez ryzyka przegrzania zestyków.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoka odporność na zwarcia, co zwiększa bezpieczeństwo instalacji i urządzeń.
• Kompatybilność z akcesoriami serii DX3: możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy elektryczne, co zwiększa funkcjonalność i elastyczność instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC 60947-2 (16 000 A przy 230/400 V~). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Uniwersalny wyłącznik nadprądowy przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Stosowany w rozdzielnicach mieszkaniowych, biurowych oraz lekkich obiektach przemysłowych.

• Ochrona obwodów gniazd wtykowych i oświetlenia w domach i biurach.
• Zabezpieczenie silników, pomp i wentylatorów o charakterystyce C w instalacjach trójfazowych.
• Jako główne zabezpieczenie obwodów trójfazowych z przewodem neutralnym (układ TN-C-S).
• W systemach automatyki budynkowej wymagających selektywnego wyłączania przy zwarciu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielni. Przyłączać przewody o przekroju dostosowanym do prądu znamionowego 16 A (zalecany 1,5–2,5 mm² Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dopuszcza się podłączenie szyn grzebieniowych lub sztyftowych. Uwaga: nie można przyłączać bezpośrednio bloków różnicowoprądowych – do ochrony różnicowoprądowej należy stosować osobne wyłączniki RCD.

FAQ

• Czy wyłącznik S314 można wyposażyć w styk pomocniczy? Tak, istnieje możliwość montażu styków pomocniczych (sygnalizacyjnych), wyzwalaczy wzrostowych/napięciowych oraz napędów elektrycznych z serii DX3.
• Jaka jest charakterystyka wyzwalania? Wyłącznik ma charakterystykę C – wyzwalanie termiczne (przeciążeniowe) oraz elektromagnetyczne (zwarciowe) w zakresie 5–10 krotności prądu znamionowego.
• Czy mogę użyć tego wyłącznika w obwodzie jednofazowym 230 V? Tak, jeśli potrzebujesz zabezpieczyć tylko jeden biegun, możesz wykorzystać dowolny z czterech biegunów, ale pozostałe pozostają niepodłączone. Urządzenie jest zaprojektowane głównie do obwodów trójfazowych z N – dla typowej instalacji jednofazowej zaleca się stosowanie wyłączników 1-biegunowych.
