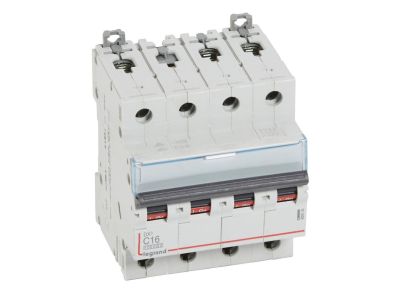

Wyłącznik nadprądowy S314 4P C 16A 10000A serii DX3 | 409336 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii DX3, oznaczony symbolem 409336, to czterobiegunowe urządzenie ochronne o charakterystyce C i prądzie znamionowym 16 A. Przeznaczony do pracy w sieci 400 V AC, montowany na szynie TH35. Szerokość 4 modułów (17,5 mm każdy) pozwala na efektywne wykorzystanie miejsca w rozdzielnicy, a wysoka zwarciowa zdolność łączeniowa zapewnia bezpieczeństwo w przypadku wystąpienia zwarcia.

• Prąd znamionowy 16 A: Odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu – linii kablowych, odbiorników oświetleniowych i gniazd wtykowych.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10-krotności prądu znamionowego – zalecana do obwodów z silnikami, transformatorami i innymi odbiornikami o podwyższonym prądzie rozruchowym.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Gwarantuje skuteczne wyłączenie prądów zwarciowych bez uszkodzenia aparatu, zwiększając bezpieczeństwo instalacji.
• Szerokość 4 modułów (70 mm): Kompaktowa konstrukcja ułatwia zabudowę w standardowych rozdzielnicach modułowych, oszczędzając miejsce dla dodatkowych aparatów.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze oraz napędy z serii DX3, a także łączyć z blokami różnicowoprądowymi i szynami grzebieniowymi – elastyczność przy tworzeniu rozdzielnic.

Zgodność z Normami

Wyłącznik nadprądowy S314 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC/EN 60947-2 (16 kA przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z obowiązującymi dyrektywami niskonapięciowymi. Kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony obwodów odbiorczych w instalacjach przemysłowych, komercyjnych i mieszkaniowych przed skutkami przeciążeń i zwarć. Sprawdza się wszędzie, gdzie wymagana jest charakterystyka C i wysoka zdolność zwarciowa.

• Zabezpieczenie linii kablowych w rozdzielnicach głównych i piętrowych.
• Ochrona obwodów oświetleniowych oraz gniazd wtykowych w budynkach użyteczności publicznej.
• Sterowanie i zabezpieczenie odbiorników o charakterze indukcyjnym (silniki, transformatory) w automatyce budynkowej.
• Budowa rozdzielnic modułowych w systemie HX3 – możliwość integracji z aparaturą łączeniową i różnicowoprądową tej samej serii.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (kwalifikacje SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami dla prądu 16 A. Moment dokręcania zacisków stosować według dokumentacji technicznej producenta. Dopuszcza się podłączenie szyn grzebieniowych oraz wyposażenie w akcesoria serii DX3 (styki pomocnicze, wyzwalacze).

FAQ

• Jaką charakterystykę wyzwalania ma ten wyłącznik? Wyłącznik posiada charakterystykę C – wyzwala przy prądzie 5–10 razy większym od prądu znamionowego. Jest zalecany do obwodów z odbiornikami o podwyższonym prądzie rozruchu (silniki, transformatory).
• Jaka jest szerokość wyłącznika w modułach? Zajmuje 4 moduły po 17,5 mm (łącznie 70 mm). Umożliwia to zabudowę w standardowej rozdzielnicy modułowej.
• Czy można podłączyć do niego blok różnicowoprądowy lub wyzwalacz? Tak, producent przewiduje rozbudowę – wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, a także łączyć z blokami różnicowoprądowymi. Dozwolone jest również przyłączanie szyn grzebieniowych.
