Wyłącznik nadprądowy S314 4P C 13A 10000A serii DX3 | 409335 Legrand

Opis i Kluczowe Cechy

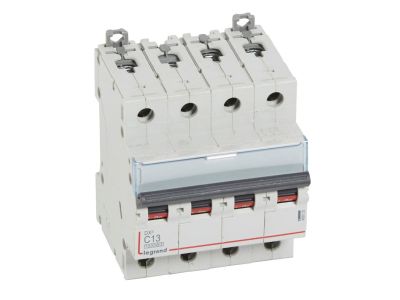

Wyłącznik nadprądowy S314 (symbol 409335) z serii DX3 firmy Hager to czterobiegunowy aparat modułowy o prądzie znamionowym 13 A i charakterystyce C. Dzięki zwarciowej zdolności łączeniowej 10000 A według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2 zapewnia skuteczną ochronę przy zwarciu w sieciach 230/400 V AC. Szerokość 4 modułów (po 17,5 mm) ułatwia instalację w rozdzielnicach. Urządzenie przeznaczone do montażu na szynie TH35, kompatybilne z systemem optymalnego rozdziału energii HX3 do 125 A.

• Prąd znamionowy 13 A i charakterystyka C: optymalna ochrona obwodów, w których występują umiarkowane prądy rozruchowe, np. odbiorników oświetleniowych, silników małej mocy czy gniazd wtyczkowych – selektywne wyzwalanie bez zbędnych zadziałań.
• Zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): wysoka odporność na prądy zwarciowe, gwarantująca bezpieczeństwo instalacji i ciągłość zasilania nawet w sieciach o zwiększonej mocy zwarciowej.
• Czterobiegunowość (4P): jednoczesne odłączanie wszystkich trzech faz oraz przewodu neutralnego – niezbędne w rozdzielnicach trójfazowych z obciążeniami liniowymi i nieliniowymi.
• Kompatybilność z akcesoriami DX3: możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe, napędy silnikowe oraz bloki różnicowoprądowe – elastyczna rozbudowa funkcji ochronnych i sterujących.
• Podłączenie szynami grzebieniowymi lub sztyftowymi: szybki i estetyczny montaż w rozdzielnicach modułowych, redukcja liczby połączeń przewodowych i ryzyka błędów instalacyjnych.

Zgodność z Normami

Wyłącznik nadprądowy S314 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (instalacyjne wyłączniki nadprądowe do gospodarstw domowych i podobnych instalacji) oraz IEC/EN 60947-2 (aparatura rozdzielcza i sterownicza – wyłączniki dla przemysłu). Posiada oznaczenie CE i jest zgodny z europejskimi dyrektywami niskonapięciowymi.

Zastosowanie

Wyłącznik nadprądowy S314 4P C 13A znajduje zastosowanie w ochronie obwodów odbiorczych w instalacjach mieszkaniowych, komercyjnych i lekkim przemyśle, gdzie wymagane jest rozłączanie wszystkich biegunów w sieci trójfazowej.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach użyteczności publicznej oraz biurach.
• Zabezpieczenie linii zasilających małe maszyny, urządzenia warsztatowe i silniki o niewielkim prądzie rozruchowym.
• Praca jako człon selektywny w rozdzielnicach głównych i podrozdzielnicach z systemem HX3.
• Współpraca z wyłącznikami różnicowoprądowymi (bloki RCD z serii DX3) – kompleksowa ochrona przeciwporażeniowa i przeciążeniowa.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie należy zamocować na szynie montażowej TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów (zalecane 1,5–16 mm²) – stosuj się do danych zawartych w dokumentacji producenta. Do połączeń zaleca się stosowanie szyn grzebieniowych lub sztyftowych dedykowanych dla serii DX3. Nie przekraczaj wartości prądu znamionowego i zwarciowej zdolności łączeniowej określonych na tabliczce znamionowej.

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik S314? Ma charakterystykę C – wyzwalanie przy prądzie 5–10 krotności prądu znamionowego. Stosowany do obwodów, w których mogą wystąpić umiarkowane prądy rozruchowe (np. silniki, oświetlenie fluorescencyjne).
• Jaka jest maksymalna zdolność zwarciowa tego wyłącznika? Zgodnie z normą IEC/EN 60898-1 wynosi 10 kA, a według IEC/EN 60947-2 – 16 kA. Oba parametry obowiązują przy napięciu 230/400 V AC.
• Czy można podłączyć do niego wyłącznik różnicowoprądowy? Tak, wyłącznik S314 umożliwia bezpośrednie przyłączanie bloków różnicowoprądowych z serii DX3 za pomocą zintegrowanych złączy. Tworzy to kompaktowy zestaw ochrony przed przeciążeniem, zwarciem i prądem różnicowym.
