Wyłącznik nadprądowy S314 4P C 125A 10kA serii DX3 | 409364 Legrand

Opis i Kluczowe Cechy

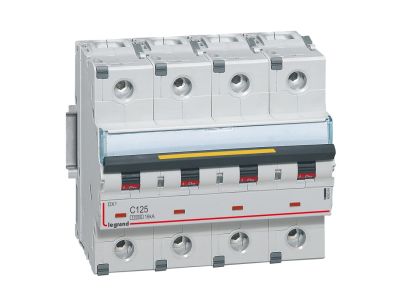

Wyłącznik nadprądowy S314 serii DX3 (numer katalogowy 409364) to czterobiegunowy aparat zabezpieczający o prądzie znamionowym 125 A i charakterystyce C. Dzięki wysokiej zdolności zwarciowej 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2) zapewnia skuteczną ochronę instalacji w budynkach przemysłowych i komercyjnych. Szerokość 6 modułów (17,5 mm każdy) ułatwia montaż w rozdzielnicach modułowych.

• Prąd znamionowy 125 A: dedykowany do obwodów o dużym zapotrzebowaniu mocy – praca bez ryzyka przegrzania przy długotrwałym obciążeniu.
• Charakterystyka C (5–10 In): selektywne wyzwalanie przy przeciążeniach i zwarciu – idealne do obwodów z silnikami, transformatorami i odbiornikami indukcyjnymi.
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoka pewność wyłączenia nawet w sieciach o dużym potencjale zwarciowym.
• 4 bieguny (3 fazy + N): pełna ochrona w układach trójfazowych z przewodem neutralnym.
• Szerokość 6 modułów (105 mm): kompaktowa obudowa pozwalająca na efektywne gospodarowanie miejscem w rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (do 10 kA) oraz IEC 60947-2 (do 16 kA), co potwierdza jego przydatność zarówno w instalacjach niskiego napięcia o charakterze ogólnym, jak i w zastosowaniach przemysłowych. Posiada oznaczenie CE.

Zastosowanie

Uniwersalny wyłącznik nadprądowy do zabezpieczania obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się w instalacjach wymagających wysokiej niezawodności przy dużych prądach roboczych.

• Zabezpieczenie linii zasilających silniki, wentylatory, pompy i sprężarki.
• Ochrona obwodów oświetleniowych oraz gniazd w budynkach przemysłowych i użyteczności publicznej.
• Stosowany jako rozłącznik zabezpieczeniowy w tablicach rozdzielczych obiektów komercyjnych.
• Element selektywnej ochrony w instalacjach trójfazowych z przewodem neutralnym.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Urządzenie przystosowane do szybkiego mocowania na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego 125 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz długość odizolowania przewodów – według dokumentacji producenta.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? Model S314 nie jest wyposażony w podświetlenie ani wskaźnik optyczny. Stan zadziałania identyfikuje się położeniem dźwigni (dół – wyłączony, góra – załączony).
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnego stopnia IP. Standardowo wyłączniki nadprądowe przeznaczone do montażu w rozdzielnicach mają ochronę przed dotykiem IP20 (od strony czołowej). Szczegóły montażu należy dostosować do warunków otoczenia.
• Jak działa charakterystyka C? Charakterystyka C oznacza, że wyzwalanie zwarciowe następuje przy prądzie 5-10 krotności prądu znamionowego (In). Dla 125 A oznacza to zakres od 625 A do 1250 A. Jest to optymalne dla obwodów, w których występują krótkotrwałe prądy rozruchowe (np. silniki).
