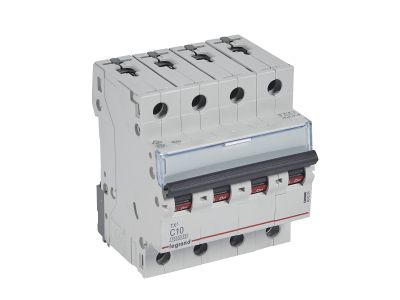

Wyłącznik nadprądowy S314 4P C 10A 10kA serii TX3 | 404254 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii TX3 (numer katalogowy 404254) to czterobiegunowe urządzenie o prądzie znamionowym 10 A i charakterystyce C, zaprojektowane do zabezpieczania obwodów przed przeciążeniem i zwarciem. Znamionowa zwarciowa zdolność łączeniowa wynosi 10 kA zgodnie z IEC 60898-1 (dla 230/400 V~) oraz 16 kA według IEC 60947-2 (dla 230/400 V~), co gwarantuje skuteczną ochronę w typowych instalacjach niskiego napięcia. Szerokość 4 modułów (4 x 17,5 mm) pozwala na łatwy montaż w rozdzielnicach.

• Prąd znamionowy 10 A: Optymalne zabezpieczenie obwodów oświetleniowych, gniazd wtykowych i odbiorników o umiarkowanym poborze mocy – zapobiega przegrzewaniu przewodów i uszkodzeniu izolacji.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności In – idealne dla obwodów z odbiornikami o podwyższonym prądzie rozruchu (silniki, transformatory, świetlówki).
• Znamionowa zwarciowa zdolność łączeniowa 10 kA / 16 kA: Wysoka wytrzymałość zwarciowa zapewniająca bezpieczne wyłączenie nawet przy dużych prądach zwarcia, zgodnie z dwiema normami.
• Szerokość 4 modułów (70 mm): Kompaktowa konstrukcja ułatwiająca zagospodarowanie przestrzeni w rozdzielnicy oraz montaż na szynie TH35.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe i napięciowe, napędy – umożliwia rozbudowę funkcjonalności i zdalne sterowanie.
• Przyłączanie szynami grzebieniowymi lub sztyftowymi: Uproszczone okablowanie i szybki montaż w grupach, minimalizacja błędów połączeń.

Zgodność z Normami

Wyłącznik S314 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC 60947-2 (16 kA). Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z aktualnymi przepisami.

Zastosowanie

Uniwersalny wyłącznik nadprądowy serii TX3 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych. Sprawdza się w obwodach wymagających zabezpieczenia przed zwarciem i przeciążeniem.

• Zabezpieczenie obwodów oświetleniowych i gniazd wtykowych w instalacjach jednofazowych i trójfazowych.
• Ochrona linii zasilających odbiorniki o charakterystyce rozruchowej (małe silniki, wentylatory, pompy).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie nadprądowe.
• Element systemów automatyki budynkowej – możliwość rozbudowy o styki pomocnicze do sygnalizacji stanu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie montuje się na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 10 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Możliwe jest łączenie szynami grzebieniowymi lub sztyftowymi – nie zaleca się podłączania bloków różnicowoprądowych (brak możliwości bezpośredniego montażu).

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Zgodnie z IEC 60898-1 wynosi 10 kA, a według IEC 60947-2 – 16 kA (dla napięcia 230/400 V~).
• Czy można wyposażyć wyłącznik w styki pomocnicze? Tak, urządzenie umożliwia montaż styków pomocniczych, wyzwalaczy oraz napędów z serii DX3.
• Czy wyłącznik jest przystosowany do montażu na wsporniku TH35? Tak, wyłącznik posiada standardową szynę montażową TH35 i szerokość 4 modułów (70 mm).
