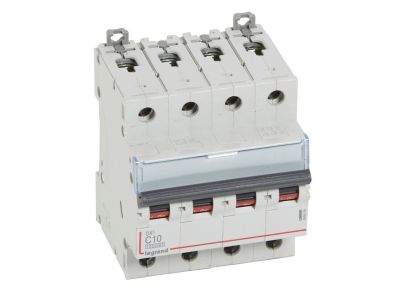

Wyłącznik nadprądowy S314 4P C 10A 10kA serii DX3 | 409334 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii DX3 to czterobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 10 A, przystosowany do napięcia 400 V~. Zapewnia skuteczną ochronę przeciążeniową i zwarciową w instalacjach elektrycznych. Szerokość 4 moduły (każdy 17,5 mm) ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 10 A: gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, chroniąc przed przeciążeniem.
• Charakterystyka C: przeznaczona do zabezpieczania obwodów o normalnych prądach rozruchowych, takich jak silniki czy transformatory.
• Znamionowa zdolność zwarciowa 10 kA (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2): wysoka odporność na prądy zwarciowe, zapewniająca ciągłość ochrony w różnych warunkach.
• 4 bieguny (4P): umożliwia jednoczesne odłączenie wszystkich faz i przewodu neutralnego w układach trójfazowych.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3, co zwiększa funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zdolność zwarciowa 10 kA przy 230/400 V~) oraz IEC/EN 60947-2 (zdolność zwarciowa 16 kA przy 230/400 V~). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S314 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, komercyjnych oraz przemysłowych. Charakterystyka C czyni go odpowiednim do obwodów o podwyższonym prądzie rozruchowym.

• Zabezpieczanie obwodów gniazd wtykowych i odbiorników o charakterze rezystancyjnym i indukcyjnym.
• Sterowanie i ochrona linii zasilających urządzenia techniczne, maszyny, instalacje HVAC.
• Stosowanie w systemach rozdziału energii z możliwością integracji z szynami grzebieniowymi i systemem HX3.
• Jako element zabezpieczenia przed zwarciem i przeciążeniem w rozdzielnicach z możliwością rozbudowy o wyłączniki różnicowoprądowe.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Aparat przeznaczony jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i warunkami instalacji. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Zaleca się używanie szyn grzebieniowych dla uporządkowania okablowania.

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik S314? Posiada charakterystykę C, co oznacza wyzwalanie przy prądzie od 5 do 10-krotności prądu znamionowego. Jest stosowany w obwodach o typowych prądach rozruchowych.
• Czy można podłączyć blok różnicowoprądowy do tego wyłącznika? Tak, wyłącznik S314 jest kompatybilny z blokami różnicowoprądowymi z serii DX3, co pozwala na stworzenie wyłącznika różnicowoprądowo-nadprądowego.
• Jaka jest znamionowa zdolność zwarciowa wyłącznika? Zgodnie z normą IEC/EN 60898-1 wynosi 10 kA, a według IEC/EN 60947-2 – 16 kA przy napięciu 230/400 V~.
