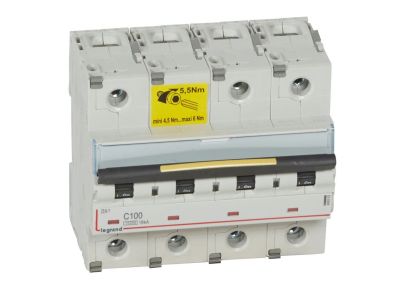

Wyłącznik nadprądowy S314 4P C 100A 10kA serii DX3 | 409363 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 z serii DX3 to czterobiegunowe urządzenie o prądzie znamionowym 100 A i charakterystyce C, przeznaczone do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Dzięki szerokości 6 modułów (105 mm) zapewnia kompaktową zabudowę w rozdzielnicach, a wysoka zdolność zwarciowa gwarantuje bezpieczeństwo nawet w wymagających aplikacjach.

• Prąd znamionowy 100 A: Zabezpiecza obwody o znacznym obciążeniu, np. w budynkach przemysłowych i komercyjnych, bez ryzyka przegrzania styków.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – idealna do odbiorników o wysokim prądzie rozruchowym (silniki, transformatory).
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Skutecznie przerywa prądy zwarciowe, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Budowa czterobiegunowa (4P): Ochrona wszystkich przewodów fazowych i neutralnego w sieciach trójfazowych 400 V~.
• Szerokość 6 modułów (105 mm): Oszczędność miejsca w rozdzielnicy przy jednoczesnym zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność do ochrony instalacji elektrycznych zarówno w zastosowaniach domowych, jak i przemysłowych. Urządzenie posiada oznaczenie CE i jest zgodne z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S314 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów o dużym obciążeniu. Dzięki charakterystyce C sprawdza się szczególnie w instalacjach z odbiornikami generującymi wysokie prądy rozruchowe.

• Ochrona obwodów gniazd wtyczkowych i linii zasilających w budynkach użyteczności publicznej oraz przemysłowych.
• Zabezpieczenie silników, sprężarek, pomp i innych urządzeń o charakterystyce indukcyjnej.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w sieciach trójfazowych 400 V.
• Ochrona przed zwarciami i przeciążeniami w instalacjach fotowoltaicznych (po stronie AC) oraz stacjach ładowania pojazdów elektrycznych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Przekrój przewodów dobierz zgodnie z obciążalnością prądową dla 100 A (zalecany min. 35 mm² Cu w zależności od warunków). Moment dokręcania zacisków należy stosować według dokumentacji producenta – nie przekraczać podanych wartości.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika S314? Zgodnie z normą IEC 60898-1 wynosi 10 kA, natomiast według IEC 60947-2 – 16 kA. Oba parametry są potwierdzone certyfikatami.
• Jaką charakterystykę wyzwalania ma ten wyłącznik? Posiada charakterystykę C, co oznacza wyzwalanie przy prądzie 5..10 krotności prądu znamionowego. Jest odpowiednia do obwodów z odbiornikami o podwyższonym prądzie rozruchowym.
• Czy wyłącznik nadaje się do montażu w rozdzielnicy mieszkaniowej? Ze względu na prąd 100 A i szerokość 6 modułów jest stosowany głównie w instalacjach przemysłowych i komercyjnych. W gospodarstwach domowych może być używany jako zabezpieczenie przedlicznikowe lub na liniach zasilających o dużym poborze mocy.
