Wyłącznik nadprądowy S314 4P C 0,5A 10000A serii TX3 | 404247 Legrand

Opis i Kluczowe Cechy

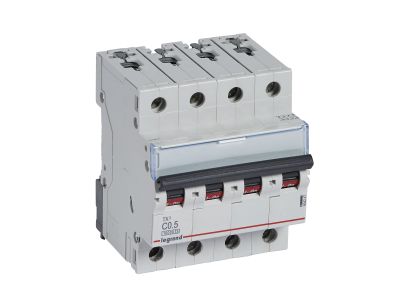

Wyłącznik nadprądowy S314 (symbol 404247) z serii TX3 to czterobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 0,5 A. Przeznaczony do ochrony przeciążeniowej i zwarciowej w obwodach trójfazowych 400 V AC. Dzięki zdolności zwarciowej 10 kA (IEC 60898-1) oraz 16 kA (IEC 60947-2) zapewnia skuteczne wyłączanie zwarć w instalacjach przemysłowych i domowych. Szerokość 4 modułów (70 mm) pozwala na kompaktową zabudowę w rozdzielnicy.

• Prąd znamionowy 0,5 A: Pozwala na precyzyjną ochronę obwodów sterowania, sygnalizacji i automatyki o bardzo małej mocy, bez ryzyka uszkodzenia delikatnych urządzeń.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności I_n – odpowiednia dla obciążeń z prądem rozruchowym, takich jak cewki styczników, transformatory czy zasilacze impulsowe.
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje bezpieczne przerwanie prądów zwarciowych w warunkach zarówno domowych, jak i przemysłowych.
• Możliwość wyposażenia w akcesoria serii DX3: Umożliwia montaż styków pomocniczych, wyzwalaczy napięciowych i napędów silnikowych, co rozszerza funkcjonalność układu sterowania.
• Brak możliwości podłączenia bloków różnicowoprądowych: Aparat przeznaczony wyłącznie do ochrony nadprądowej – w obwodzie wymagającym ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik RCD.

Zgodność z Normami

Wyłącznik nadprądowy S314 TX3 spełnia wymagania norm IEC/EN 60898-1 (aparatura do zabezpieczeń nadprądowych w instalacjach domowych i podobnych) oraz IEC/EN 60947-2 (aparatura łączeniowa niskonapięciowa – wyłączniki przemysłowe). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Czterobiegunowy wyłącznik charakterystyki C o prądzie 0,5 A sprawdza się w obwodach, gdzie wymagana jest selektywna ochrona małych odbiorników trójfazowych. Idealny do precyzyjnego zabezpieczenia obwodów sterowniczych i automatyki.

• Zabezpieczenie obwodów sterowania i sygnalizacji w rozdzielnicach przemysłowych – ochrona cewek styczników, przekaźników i zasilaczy PLC.
• Ochrona linii zasilających układy automatyki budynkowej – sterowniki oświetlenia, siłowniki, czujniki i centrale alarmowe.
• Zabezpieczenie obwodów pomiarowych oraz zasilania modułów komunikacyjnych w szafach sterowniczych.
• Stosowany w obwodach trójfazowych małej mocy, gdzie nadrzędnym zabezpieczeniem jest większy wyłącznik nadprądowy lub bezpiecznik – zapewnia selektywność dzięki charakterystyce C.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego S314 TX3 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i sprawdzić brak napięcia. Aparat montuje się na szynie nośnej TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego, zgodnie z normami instalacyjnymi. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji technicznej producenta. Nie wolno podłączać do wyłącznika żadnych modułów różnicowoprądowych – w razie potrzeby ochrony RCD stosować oddzielne urządzenie w obwodzie.

FAQ

• Czy można podłączyć moduł różnicowoprądowy (RCD) do wyłącznika S314 TX3? Nie. Producent nie przewiduje możliwości dołączania bloków różnicowoprądowych do tego modelu. Ochronę różnicowoprądową należy zapewnić poprzez oddzielny wyłącznik RCD w obwodzie.
• Jakie akcesoria można zamontować w wyłączniku S314? Do wyłącznika można dołączyć wyłącznie akcesoria z serii DX3: styki pomocnicze (sygnalizacja położenia), wyzwalacze napięciowe (wzrostowe i podnapięciowe) oraz napędy silnikowe. Nie ma możliwości montażu bloków różnicowoprądowych.
• Jaką szerokość ma wyłącznik i na jakiej szynie montuje się go? Wyłącznik zajmuje 4 moduły (szerokość 70 mm). Montaż odbywa się na szynie nośnej TH35 (DIN) zgodnie z standardem montażu aparatury modułowej.
