Wyłącznik nadprądowy S314 4P C 0,5A 10000A serii DX3 | 409328 Legrand

Opis i Kluczowe Cechy

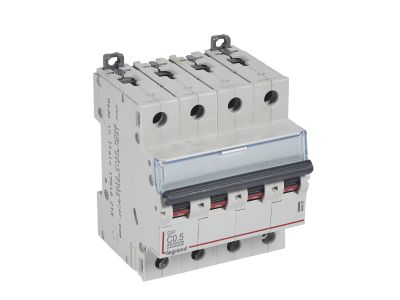

Wyłącznik nadprądowy S314 serii DX3 (symbol 409328) to czterobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 0,5 A, przeznaczony do zabezpieczania obwodów o niewielkim obciążeniu w instalacjach 230/400 V AC. Dzięki szerokości 4 modułów (70 mm) zapewnia kompaktową zabudowę w rozdzielnicy, a wysoka zdolność zwarciowa do 10 kA (wg IEC/EN 60898-1) gwarantuje skuteczną ochronę przed skutkami zwarć.

• Prąd znamionowy 0,5 A: Precyzyjne zabezpieczenie obwodów o minimalnym poborze prądu – idealne do sterowań, czujników, układów automatyki, gdzie ochrona standardowymi wyłącznikami 6 A lub 10 A byłaby zbyt mało selektywna.
• Charakterystyka C (5-10 In): Wyzwalanie przy prądach od 5 do 10 krotności prądu znamionowego, co zapewnia kompromis między odpornością na rozruch a skuteczną ochroną – odpowiednia dla odbiorników o umiarkowanym prądzie rozruchowym, takich jak małe silniki czy cewki styczników.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 000 A (IEC/EN 60947-2): Wysoka odporność na zwarcia minimalizuje ryzyko uszkodzenia instalacji i aparatury podczas awarii, zapewniając ciągłość zasilania w pozostałych obwodach.
• Szerokość 4 modułów (70 mm): Oszczędność miejsca na szynie TH35, a możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych ułatwia rozdzielenie faz i estetyczny montaż w rozdzielnicy systemu HX3 do 125 A.
• Możliwość rozbudowy: Wyłącznik można doposażyć w styki pomocnicze, wyzwalacze, napędy z serii DX3 oraz bloki różnicowoprądowe – elastyczne dostosowanie do rosnących wymagań instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC/EN 60898-1 dla instalacji domowych i podobnych (zdolność łączeniowa 10 kA) oraz IEC/EN 60947-2 dla przemysłowych zastosowań wysokiego prądu zwarciowego (16 kA). Posiada certyfikat CE i jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3.

Zastosowanie

Niewielki prąd znamionowy 0,5 A oraz charakterystyka C sprawiają, że wyłącznik S314 znajduje zastosowanie w obwodach końcowych wymagających selektywnej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów oświetleniowych o małej mocy – na przykład pojedynczych opraw LED w sterowaniu DALI lub DMX.
• Zabezpieczanie linii zasilających czujniki, przetworniki, siłowniki i sterowniki PLC w szafach automatyki.
• Ochrona obwodów sygnalizacji i przycisków sterowniczych w rozdzielnicach, gdzie nadmiarowy prąd może uszkodzić elektronikę.
• Selektywne zabezpieczenie w podrozdzielnicach – przy małym prądzie znamionowym wyłącznik ten nie zadziała przed czasem przy zwarciu w obwodzie głównym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie TH35 (35 mm) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przed podłączeniem należy sprawdzić moment dokręcania zacisków (zgodny z dokumentacją producenta) oraz przekrój przewodów dobrany do obciążenia 0,5 A i występujących prądów zwarciowych. Wyłącznik może być łączony za pomocą szyn grzebieniowych – w tym przypadku należy stosować wyłącznie akcesoria dedykowane dla serii DX3.

FAQ

• Czy wyłącznik S314 ma wbudowane podświetlenie? Nie. Wyłącznik nie posiada wbudowanego podświetlenia; stan załączenia/wyłączenia sygnalizowany jest położeniem czarnej dźwigni załączającej.
• Jaki jest stopień ochrony wyłącznika? Stopień ochrony obudowy wyłącznika wynosi IP20, typowo dla aparatury modułowej montowanej wewnątrz rozdzielnic. Po instalacji w rozdzielnicy o odpowiedniej szczelności (np. IP4X) całość osiąga wyższy stopień ochrony.
• Jak działa charakterystyka C – czy wyłącznik wytrzyma rozruch małego silnika? Charakterystyka C oznacza wyzwalanie przy prądzie od 5 do 10 razy In. Dla prądu 0,5 A prąd wyzwolenia magnetycznego wynosi 2,5-5 A, co w większości przypadków pozwala na bezpieczny rozruch małych silników indukcyjnych o prądzie rozruchu do ok. 3 A, nie powodując zbędnych zadziałań.
