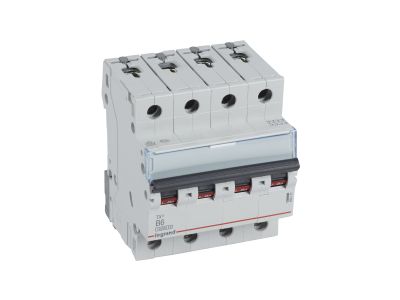

Wyłącznik nadprądowy S314 4P B 6A 10kA serii TX3 | 404151 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii TX3 (symbol 404151) to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 6 A i charakterystyce wyzwalania B. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA według IEC 60898-1 oraz 16 kA według IEC 60947-2 zapewnia skuteczną ochronę instalacji i odbiorników przed skutkami zwarć. Szerokość 4 moduły (70 mm) ułatwia zabudowę w rozdzielnicach modułowych na szynie TH35.

• Charakterystyka B: Gwarantuje selektywne wyzwalanie przy przeciążeniach i zwarć w obwodach o charakterze rezystancyjnym, np. oświetleniowych, bez zbędnych wyłączeń.
• Prąd znamionowy 6 A: Pozwala bezpiecznie zabezpieczać obwody o niewielkim obciążeniu, chroniąc przewody przed przegrzaniem.
• Znamionowa zdolność zwarciowa 10 kA / 16 kA: Wysoka skuteczność wyłączania prądów zwarciowych, minimalizuje ryzyko uszkodzenia instalacji i sprzętu.
• Czterobiegunowa konstrukcja (4P): Umożliwia jednoczesne odłączanie wszystkich faz i przewodu neutralnego w sieciach trójfazowych 400 V~, podnosząc bezpieczeństwo obsługi.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co zwiększa funkcjonalność w automatyce budynkowej.

Zgodność z Normami

Wyłącznik nadprądowy S314 serii TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego przydatność do ochrony instalacji elektrycznych w budownictwie mieszkaniowym, komercyjnym i przemysłowym. Posiada oznakowanie CE oraz jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S314 przeznaczony jest do zabezpieczania obwodów odbiorczych przed skutkami przeciążeń i zwarć. Sprawdza się w instalacjach wymagających selektywnej ochrony przy niskim prądzie znamionowym.

• Zabezpieczenie obwodów oświetleniowych w budynkach użyteczności publicznej i mieszkalnych.
• Ochrona gniazd wtyczkowych oraz odbiorników o małej mocy w rozdzielnicach piętrowych.
• Wykorzystanie w układach sterowania i automatyki budynkowej jako element zabezpieczający zasilanie sterowników PLC, styczników czy przekaźników.
• Stosowanie w podrozdzielnicach przemysłowych, gdzie wymagane jest odłączanie czterech biegunów (3 fazy + N).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie montażowej TH35 (DIN 35 mm) w rozdzielnicy. Szerokość 4 modułów (70 mm) pozwala na łatwe wpasowanie w standardowe pole modułowe. Do przyłączenia przewodów należy używać odpowiedniego przekroju (dobranego do prądu 6 A) oraz stosować moment dokręcania śrub zgodny z dokumentacją producenta. Dopuszcza się łączenie szynami grzebieniowymi lub sztyftowymi. Nie wolno podłączać bloków różnicowoprądowych bezpośrednio do tego wyłącznika.

FAQ

• Jaką charakterystykę wyzwalania ma ten wyłącznik? Charakterystykę B – wyzwalanie następuje przy prądzie od 3 do 5 razy większym od prądu znamionowego (6 A). Idealna do obwodów o niskim prądzie rozruchowym, np. oświetleniowych.
• Czy można podłączyć do niego wyzwalacz wzrostowy lub styk pomocniczy? Tak, wyłącznik można rozbudować o akcesoria z serii DX3: styki pomocnicze, wyzwalacze wzrostowe i napięciowe oraz napędy silnikowe. Należy sprawdzić kompatybilność mechaniczną.
• Jaki jest stopień ochrony IP tego wyłącznika? W danych produktu nie podano stopnia ochrony IP. W przypadku standardowej aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 dla wnętrza szafy – szczegóły należy zweryfikować w dokumentacji producenta.
