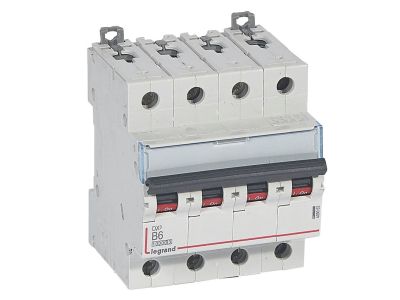

Wyłącznik nadprądowy S314 4P B 6A 10000A serii DX3 | 409062 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii DX3 (symbol 409062) to czterobiegunowy aparat o charakterystyce D i prądzie znamionowym 6 A, przeznaczony do pracy w sieciach 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (IEC/EN 60898-1) oraz 16 kA (IEC/EN 60947-2) zapewnia niezawodne wyłączanie zwarć w obwodach o wysokich prądach rozruchowych. Szerokość 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicach modułowych.

• Charakterystyka D (6 A): Wyzwalanie przy 10–20–krotności prądu znamionowego – idealna do zabezpieczania obwodów silnikowych, transformatorów i odbiorników o dużym prądzie rozruchowym, bez ryzyka zbędnych zadziałań.
• Zwarciowa zdolność łączeniowa 10 000 A / 16 kA: Wysoka skuteczność wyłączania zwarć, potwierdzona normami IEC/EN 60898-1 i IEC/EN 60947-2 – bezpieczeństwo instalacji w warunkach przemysłowych i domowych.
• 4 moduły (70 mm) – montaż na szynie TH35: Kompaktowa budowa umożliwia szybki montaż w rozdzielnicach i szafach sterowniczych zgodnie z systemem modułowym.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX³ – elastyczne dopasowanie do potrzeb automatyki i zdalnego sterowania.
• Kompatybilność z systemem HX³: Optymalny rozdział energii do 125 A oraz przyłączanie bloków różnicowoprądowych – uproszczona rozbudowa rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC/EN 60898-1 (charakterystyka D, 230/400 V~, 10 000 A) oraz IEC/EN 60947-2 (230/400 V~, 16 kA). Posiada oznaczenie CE i jest przeznaczony do montażu w instalacjach zgodnych z obowiązującymi przepisami elektrycznymi.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik nadaje się do obwodów wymagających odporności na udary prądowe. Sprawdzi się w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Zabezpieczenie obwodów silników elektrycznych, sprężarek, pomp i wentylatorów
• Ochrona transformatorów i zasilaczy impulsowych przed przeciążeniami i zwarciami
• Obwody oświetlenia z zapłonnikami lub statecznikami generującymi wysokie prądy rozruchowe
• Rozdzielnice główne i podrozdzielnice w systemach rozdziału energii (zgodnych z HX³)

Wskazówki Montażowe

Montaż i obsługa wyłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy o odpowiednim stopniu ochrony. Przyłączanie przewodów należy wykonać zgodnie z dokumentacją producenta – zalecany moment dokręcania zacisków oraz przekroje przewodów (wielkość zacisków niepodana) dobrać do prądu znamionowego 6 A i spodziewanego obciążenia. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik ma podświetlenie dźwigni? Nie – dźwignia załączająca jest w kolorze czarnym, nie jest wyposażona w podświetlenie.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia IP. Zgodnie z ogólną zasadą, aparatura modułowa montowana wewnątrz rozdzielnicy osiąga IP20 (ochrona przed dotknięciem i ciałami stałymi >12,5 mm); w przypadku pracy w trudnych warunkach należy zastosować obudowę o wyższej szczelności.
• Jaki jest zakres wyzwalania charakterystyki D? Charakterystyka D oznacza wyzwalanie przy 10–20–krotności prądu znamionowego (60–120 A), co pozwala na przepuszczenie dużych prądów rozruchowych bez zadziałania, przy zachowaniu selektywności z zabezpieczeniami.
