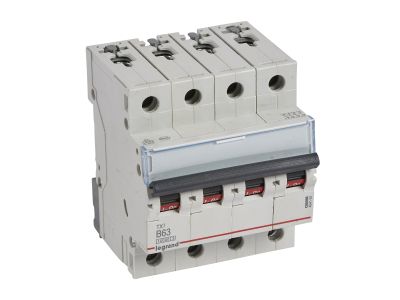

Wyłącznik nadprądowy S314 4P B 63A 10kA serii TX3 | 404160 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 (symbol 404160) z serii TX3 to czterobiegunowe urządzenie o charakterystyce B i prądzie znamionowym 63 A. Przystosowany do napięcia 400 V~, oferuje znamionową zdolność zwarciową 10 kA (wg IEC 60898-1) oraz 16 kA (wg IEC 60947-2). Szerokość 4 modułów (70 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy 63 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przeciążenia i przegrzania styków.
• Charakterystyka B: Szybkie zadziałanie przy prądach zwarciowych z zakresu 3–5 In – idealna do zabezpieczania gniazd wtyczkowych i obwodów oświetleniowych.
• Znamionowa zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe gwarantuje niezawodne odłączenie awaryjne i ochronę instalacji.
• Szerokość 4 modułów (70 mm): Kompaktowa konstrukcja ułatwia montaż i oszczędza miejsce w szafie rozdzielczej.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze oraz napędy z serii DX3, co zwiększa funkcjonalność systemu sterowania.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego przydatność do zabezpieczania instalacji niskiego napięcia. Posiada oznaczenie CE.

Zastosowanie

Dzięki parametrom 63 A i charakterystyce B, wyłącznik znajduje zastosowanie w różnorodnych instalacjach elektrycznych, gdzie wymagana jest ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Stosowany w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne odłączanie przy prądach zwarciowych.
• Idealny jako zabezpieczenie przedlicznikowe w układach o dużym obciążeniu.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 63 A zgodnie z normami. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Uwaga: do wyłącznika nie można bezpośrednio dołączać bloków różnicowoprądowych – przeznaczony jest do współpracy z szynami grzebieniowymi lub sztyftowymi oraz akcesoriami serii DX3.

FAQ

• Jaki jest stopień ochrony wyłącznika? Wyłącznik jako aparat modułowy przeznaczony jest do zabudowy w rozdzielnicy; jego stopień ochrony zależy od obudowy – zazwyczaj jest to IP20. W danych producenta nie podano konkretnej wartości IP.
• Czy wyłącznik posiada podświetlenie? Nie, wyłącznik nie jest wyposażony w podświetlenie. Dźwignia załączająca jest w kolorze czarnym, w wykonaniu standardowym.
• Jaka jest charakterystyka działania wyłącznika? Charakterystyka B oznacza, że wyłącznik zadziała przy prądzie 3–5 krotności prądu znamionowego (3–5×63 A). Jest to odpowiednie do zabezpieczania obwodów o niskich prądach rozruchowych, takich jak gniazda i oświetlenie.
