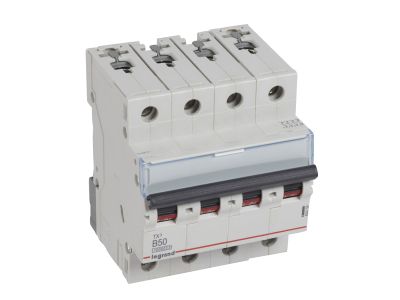

Wyłącznik nadprądowy S314 4P B 50A 10000A serii TX3 | 404159 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 4P B 50A serii TX3 to czterobiegunowe urządzenie zabezpieczające do instalacji niskiego napięcia. Dzięki charakterystyce B i prądowi znamionowemu 50 A chroni obwody trójfazowe przed przeciążeniem i zwarciem, zapewniając bezpieczną eksploatację. Szerokość 4 moduły (70 mm) umożliwia oszczędny montaż na szynie TH35.

• Czterobiegunowy (4P) 400 V~: Zabezpiecza wszystkie trzy fazy oraz przewód neutralny, co jest niezbędne w sieciach trójfazowych.
• Charakterystyka B: Gwarantuje szybkie wyzwalanie przy prądach zwarciowych (3–5×I_n), odpowiednia do obwodów odbiorczych o charakterze rezystancyjnym i małej indukcyjności.
• Prąd znamionowy 50 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania (np. silniki, grzejniki, rozdzielnice główne).
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC 60898-1) / 16 kA (IEC 60947-2) przy 230/400 V~: Wysoka odporność na prądy zwarciowe zwiększa bezpieczeństwo instalacji i personelu.
• Możliwość rozbudowy o akcesoria z serii DX³: Łatwy montaż styków pomocniczych, wyzwalaczy wzrostowych/podnapięciowych oraz napędów – zwiększa funkcjonalność wyłącznika.
• Montaż na szynie TH35 i podłączenie szynami grzebieniowymi: Usprawnia okablowanie w rozdzielnicy i skraca czas instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC 60898-1 (łącznikowa zdolność zwarciowa 10 kA) oraz IEC 60947-2 (zdolność łączeniowa 16 kA). Posiada oznaczenie CE i jest przeznaczony do pracy w sieciach 230/400 V~.

Zastosowanie

Uniwersalny wyłącznik do zabezpieczania obwodów przed przeciążeniem i zwarciem w instalacjach niskiego napięcia. Sprawdza się zarówno w budynkach mieszkalnych, jak i w obiektach przemysłowych.

• Zabezpieczanie obwodów odbiorczych w domach, biurach i obiektach użyteczności publicznej.
• Ochrona linii zasilających silniki, grzejniki, pompy i inne odbiorniki trójfazowe.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik nadprądowy dla obwodów 400 V.
• Instalacje wymagające charakterystyki B – szybkie wyzwalanie przy typowych obciążeniach rezystancyjnych i małych silnikach.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wyłączniku może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie instaluje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 50 A (zalecany przekrój min. 10 mm² Cu). Moment dokręcania zacisków oraz szczegóły podłączenia – zgodnie z dokumentacją producenta.

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik S314? Wyłącznik posiada charakterystykę B, co oznacza wyzwalanie przy prądzie 3–5 razy większym od prądu znamionowego. Jest to odpowiednie do zabezpieczania obwodów odbiorczych o niskiej indukcyjności.
• Czy można do niego podłączyć wyzwalacz wzrostowy lub podnapięciowy? Tak, istnieje możliwość montażu wyzwalaczy, styków pomocniczych oraz napędów z serii DX³, co rozszerza funkcjonalność układu.
• Czy wyłącznik nadprądowy S314 można łączyć z blokiem różnicowoprądowym? Nie, produkt nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych – należy stosować oddzielne urządzenia ochronne RCD.
