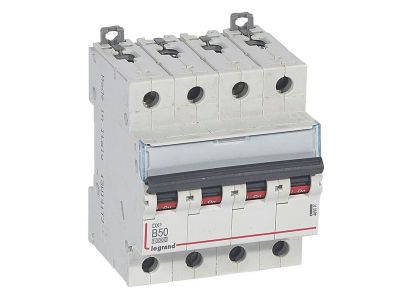

Wyłącznik nadprądowy S314 4P B 50A 10000A serii DX3 | 409070 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 4P o charakterystyce D, prądzie znamionowym 50 A i zwarciowej zdolności łączeniowej 10000 A (wg IEC/EN 60898-1) / 16 kA (wg IEC/EN 60947-2) zapewnia niezawodną ochronę przeciążeniową i zwarciową w instalacjach trójfazowych 400 V. Szerokość 4 modułów (70 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy. Dźwignia załączająca w kolorze czarnym zapewnia czytelny wskaźnik stanu.

• Charakterystyka D: Opóźnione wyzwalanie zaprojektowane dla obciążeń o wysokim prądzie rozruchowym, takich jak silniki, transformatory czy zasilacze impulsowe – zapobiega zbędnym wyłączeniom.
• Prąd znamionowy 50 A: Bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania torów prądowych.
• Zwarciowa zdolność łączeniowa 10 kA / 16 kA: Wysoka odporność na zwarcia zgodna z normami IEC/EN 60898-1 i 60947-2 – gwarancja bezpieczeństwa nawet w wymagających instalacjach.
• 4-biegunowy (4P): Ochrona wszystkich przewodów fazowych oraz neutralnego w układzie sieci TN i TT – kompletne zabezpieczenie trójfazowego obwodu.
• Rozbudowa i modułowość: Możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych/napięciowych, napędów silnikowych oraz bloków różnicowoprądowych z serii DX3 – elastyczne dopasowanie do zmieniających się wymagań instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 10000 A) oraz IEC/EN 60947-2 (zwarciowa zdolność łączeniowa 16 kA). Posiada oznaczenie CE i jest zgodny z wymogami dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej.

Zastosowanie

Charakterystyka D i prąd 50 A predestynują wyłącznik do ochrony obwodów o charakterze silnie indukcyjnym i pojemnościowym, gdzie występują wysokie prądy rozruchowe. Sprawdzi się m.in. w:

• Ochronie silników elektrycznych, sprężarek, pomp oraz wentylatorów w instalacjach przemysłowych i komercyjnych.
• Zabezpieczaniu transformatorów i dławików przed przeciążeniem i zwarciem.
• Rozdzielnicach głównych i podrozdzielniach jako wyłącznik odpływowy dla grup odbiorników o znacznym poborze prądu.
• Instalacjach automatyki budynkowej, gdzie wymagana jest selektywność wyłączeń w przypadku zwarcia.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony IP2X lub wyższym. Należy bezwzględnie odłączyć napięcie przed jakimikolwiek pracami instalacyjnymi. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów (zalecane 1,5–35 mm²) dobierać zgodnie z dokumentacją techniczną producenta. Wyłącznik umożliwia przyłączanie szyn grzebieniowych oraz sztyftowych – dla zachowania parametrów zwarciowych stosować wyłącznie akcesoria dedykowane serii DX3.

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik S314 409070? Jest to charakterystyka D (opóźniona), która toleruje krótkotrwałe prądy rozruchowe nawet do 10–20 krotności prądu znamionowego. Idealna do obwodów z silnikami i transformatorami.
• Czy można podłączyć blok różnicowoprądowy do tego wyłącznika? Tak, pod warunkiem zastosowania dedykowanego bloku różnicowoprądowego z serii DX3. Wyłącznik współpracuje z blokami o prądzie znamionowym dopasowanym do obciążenia.
• Jakie napięcie znamionowe i liczba biegunów? Napięcie znamionowe wynosi 400 V (AC). Wyłącznik jest czterobiegunowy (4P), co oznacza ochronę trzech faz i przewodu neutralnego. Może być stosowany w sieciach TN oraz TT.
