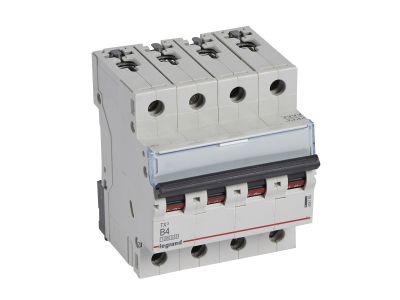

Wyłącznik nadprądowy S314 4P B 4A 10000A serii TX3 | 404150 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii TX3, czterobiegunowy (4P), o charakterystyce B i prądzie znamionowym 4 A, przeznaczony do ochrony obwodów niskiego napięcia 230/400 V. Zapewnia niezawodne zabezpieczenie przed przeciążeniem i zwarciem, oferując znamionową zwarciową zdolność łączeniową 10 kA (IEC 60898-1) oraz 16 kA (IEC 60947-2). Szerokość 4 modułów (70 mm) ułatwia montaż w rozdzielnicach modułowych na szynie TH35. Dźwignia załączająca w kolorze czarnym.

• Prąd znamionowy 4 A: odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu, np. oświetlenia, gniazd w instalacjach domowych i przemysłowych.
• Charakterystyka B: wyzwalanie przy prądzie 3–5 krotności In, gwarantujące selektywność i ochronę urządzeń o charakterze rezystancyjnym oraz przewodów.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): bezpieczne przerywanie dużych prądów zwarciowych, chroniąc instalację i ludzi.
• Czterobiegunowość (4P): zabezpiecza wszystkie trzy fazy oraz przewód neutralny w systemie 3-fazowym, zapewniając kompletną ochronę.
• Szerokość 4 modułów (70 mm): kompaktowa konstrukcja ułatwiająca montaż w rozdzielnicach modułowych na szynie TH35.
• Możliwość rozbudowy: opcjonalne styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3 (zgodnie z dokumentacją producenta).

Zgodność z Normami

Wyłącznik nadprądowy S314 TX3 spełnia wymagania norm IEC 60898-1 (dla wyłączników do instalacji domowych i podobnych) oraz IEC 60947-2 (dla wyłączników do zastosowań przemysłowych). Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S314 TX3 przeznaczony jest do ochrony obwodów odbiorczych w instalacjach elektrycznych niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Ochrona linii oświetleniowych, gniazd wtyczkowych i odbiorników o charakterze rezystancyjnym w budynkach mieszkalnych i biurowych.
• Zabezpieczanie obwodów sterowania i zasilania w szafach przemysłowych, szczególnie przy małych prądach (4 A).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przed zwarciem i przeciążeniem.
• Jako element instalacji 3-fazowych (4P) z osobną ochroną przewodu neutralnego.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową i wymaganiami norm. Momenty dokręcania zacisków stosować zgodnie z instrukcją producenta. Dopuszcza się łączenie za pomocą szyn grzebieniowych lub sztyftowych. Nie stosować z blokami różnicowoprądowymi – urządzenie nie jest przystosowane do współpracy z wyłącznikami RCD.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 10 kA, a zgodnie z IEC 60947-2 – 16 kA. Obie wartości podane są dla napięcia 230/400 V~.
• Czy można podłączyć do niego blok różnicowoprądowy? Nie, wyłącznik nadprądowy S314 TX3 nie jest przystosowany do bezpośredniego łączenia z modułami różnicowoprądowymi. W obwodzie należy zastosować oddzielny wyłącznik RCD.
• Jaką szerokość modułową ma wyłącznik? Zajmuje 4 moduły na szynie DIN (każdy 17,5 mm), czyli łącznie 70 mm.
