Wyłącznik nadprądowy S314 4P B 40A 10000A serii TX3 | 404158 Legrand

Opis i Kluczowe Cechy

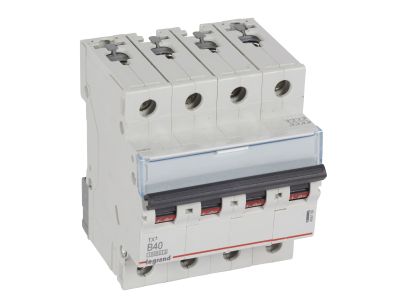

Wyłącznik nadprądowy S314 4P B 40A 10000A serii TX3 (symbol 404158) to czterobiegunowe urządzenie zabezpieczające przeznaczone do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 40 A i charakterystyce B zapewnia selektywne wyłączanie obwodów o obciążeniach rezystancyjnych i mieszanych. Szerokość 4 modułów (70 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Prąd znamionowy 40 A, charakterystyka B: gwarantuje niezawodną ochronę przed przeciążeniami i zwarciami w obwodach o znacznym obciążeniu, minimalizując ryzyko uszkodzenia odbiorników oraz przewodów.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC 60898-1) / 16 kA (IEC 60947-2): wysoka zdolność wyłączania prądów zwarciowych zapewnia bezpieczeństwo instalacji nawet w trudnych warunkach awaryjnych.
• Szerokość 4 modułów (70 mm), montaż na szynie TH35: kompaktowa konstrukcja ułatwia szybki i pewny montaż w standardowych rozdzielnicach, oszczędzając miejsce.
• Możliwość podłączenia szyn grzebieniowych/sztyftowych oraz akcesoriów serii DX3: elastyczna konfiguracja – można stosować szyny zbiorcze oraz wyposażyć wyłącznik w styki pomocnicze, wyzwalacze lub napędy, co ułatwia rozbudowę i automatyzację instalacji.
• Brak możliwości przyłączania bloków różnicowoprądowych: urządzenie dedykowane wyłącznie do zabezpieczenia nadprądowego; w razie potrzeby ochrony przeciwporażeniowej należy zastosować oddzielny wyłącznik różnicowoprądowy.

Zgodność z Normami

Wyłącznik nadprądowy S314 TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC 60947-2 (16 kA przy 230/400 V~). Urządzenie posiada certyfikat CE i jest zgodne z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 4P B 40A znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz obiektów użyteczności publicznej, gdzie wymagane jest niezawodne zabezpieczenie obwodów końcowych. Charakterystyka B sprawdza się szczególnie w instalacjach o przeważających obciążeniach rezystancyjnych i niewielkich prądach rozruchowych.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtykowych w instalacjach budynkowych.
• Ochrona obwodów sterowania (np. styczników, przekaźników) przed zwarciami i przeciążeniami.
• Zabezpieczanie obwodów odbiorników takich jak grzejniki, piece elektryczne czy urządzenia AGD.
• Stosowanie w podrozdzielnicach przemysłowych i komercyjnych jako główne zabezpieczenie linii odbiorczych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi przepisami. Nie należy łączyć bloków różnicowoprądowych bezpośrednio z wyłącznikiem – w razie potrzeby stosuj oddzielny wyłącznik RCD.

FAQ

• Czy wyłącznik nadprądowy S314 można podłączyć do bloku różnicowoprądowego? Nie, zgodnie z danymi technicznymi brak jest możliwości przyłączania bloków różnicowoprądowych. Ochronę przeciwporażeniową należy zapewnić za pomocą osobnego wyłącznika RCD w obwodzie.
• Jaka jest charakterystyka wyzwalania i do jakich obwodów jest przeznaczona? Charakterystyka B oznacza wyzwalanie przy prądzie 3–5-krotności prądu znamionowego. Jest zalecana do obwodów o obciążeniu rezystancyjnym (oświetlenie, gniazda) oraz tam, gdzie prądy rozruchowe odbiorników są niewielkie.
• Jaką szerokość na szynie TH35 zajmuje wyłącznik? Wyłącznik ma szerokość 4 modułów, co odpowiada 70 mm (4 × 17,5 mm). Pozwala to na optymalne wykorzystanie miejsca w rozdzielnicy.
