Wyłącznik nadprądowy S314 4P B 40A 10000A serii DX3 | 409069 Legrand

Opis i Kluczowe Cechy

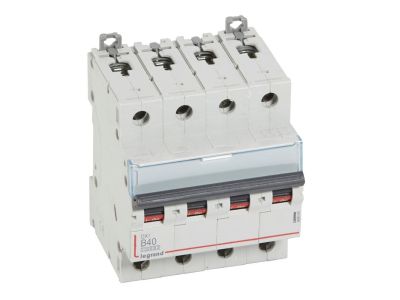

Wyłącznik nadprądowy S314 serii DX3 o symbolu 409069 to czterobiegunowy aparat modułowy z charakterystyką D, zaprojektowany do zabezpieczania obwodów przed przeciążeniem i zwarciem. Prąd znamionowy 40 A pozwala na bezpieczną pracę w instalacjach o znacznym obciążeniu, a wysoka zdolność zwarciowa (10 kA wg IEC 60898-1 oraz 16 kA wg IEC 60947-2) gwarantuje skuteczne wyłączanie nawet przy dużych prądach zwarciowych. Szerokość 4 modułów (4 × 17,5 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Prąd znamionowy 40 A: zapewnia pewną ochronę obwodów o dużym poborze mocy bez ryzyka nieuzasadnionych wyłączeń.
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoki margines bezpieczeństwa – urządzenie niezawodnie przerywa prądy zwarciowe w instalacjach o dużym potencjale zwarciowym.
• Charakterystyka D: opóźnione wyzwalanie, przeznaczone do obwodów z silnymi prądami rozruchowymi (np. silniki, transformatory).
• Szerokość 4 moduły: kompaktowa budowa ułatwia montaż w standardowych rozdzielnicach i pozwala zaoszczędzić miejsce na dodatkowe aparaty.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3 – elastyczne dopasowanie do potrzeb instalacji.

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC/EN 60947-2 (zdolność łączeniowa 16 kA przy 230/400 V~). Posiada certyfikat CE i jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Wyłącznik nadprądowy S314 z charakterystyką D znajduje zastosowanie przede wszystkim w obwodach, w których występują wysokie prądy rozruchowe oraz w instalacjach wymagających selektywności zabezpieczeń. Sprawdza się w następujących scenariuszach:

• Zabezpieczanie obwodów silników elektrycznych, sprężarek, pomp i innych urządzeń o dużym pradzie rozruchowym.
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, handlowych i użyteczności publicznej.
• Współpraca z blokami różnicowoprądowymi w celu zapewnienia kompleksowej ochrony przeciwporażeniowej i przeciążeniowej.
• Tworzenie rozwiązań w ramach Systemu Optymalnego Rozdziału Energii HX3 – uproszczone okablowanie i szybki montaż.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed montażem należy sprawdzić zgodność parametrów obwodu (prąd, napięcie, prąd zwarciowy) z danymi znamionowymi wyłącznika. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami i obciążalnością prądową. Moment dokręcania zacisków – według zaleceń producenta podanych w dokumentacji technicznej. Nie należy stosować wyłącznika w obwodach, gdzie prąd zwarciowy może przekroczyć jego zdolność łączeniową.

FAQ

• Jaką zdolność zwarciową ma ten wyłącznik? Zgodnie z normą IEC/EN 60898-1 wynosi 10 kA, natomiast według IEC/EN 60947-2 – 16 kA (przy 230/400 V~).
• Czy wyłącznik można zamontować na szynie DIN? Tak, jest przystosowany do montażu na szynie TH35 (DIN) o szerokości 35 mm.
• Jaka jest charakterystyka wyzwalania? Wyłącznik posiada charakterystykę D, co oznacza wyzwalanie przy prądach 10–20-krotności prądu znamionowego – idealne do obwodów z urządzeniami o dużym prądzie rozruchowym (silniki, transformatory).
