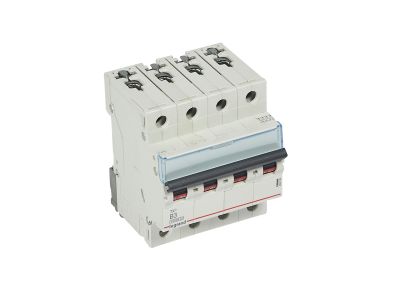

Wyłącznik nadprądowy S314 4P B 3A 10000A serii TX3 | 404149 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii TX3 o symbolu 404149 to czterobiegunowe zabezpieczenie nadprądowe przeznaczone do montażu w rozdzielnicach na szynie TH35. Dzięki prądowi znamionowemu 3 A i charakterystyce B (wyzwalanie przy 3–5×In) doskonale nadaje się do ochrony obwodów o charakterze rezystancyjnym i małym obciążeniu, np. oświetlenia czy sterowania. Szerokość 4 modułów (70 mm) pozwala na oszczędność miejsca w szafie elektrycznej.

• Prąd znamionowy 3 A: Zapewnia precyzyjną ochronę przewodów przed przeciążeniem w obwodach o niewielkim poborze mocy, minimalizując ryzyko przegrzania.
• Charakterystyka B (3–5×In): Szybkie wyzwalanie przy zwarciach – idealne do zabezpieczania instalacji o charakterze rezystancyjnym, takich jak obwody oświetleniowe i gniazd w budynkach mieszkalnych.
• Zwarciowa zdolność łączeniowa 10000 A (IEC 60898-1) i 16 kA (IEC 60947-2): Podwójna certyfikacja gwarantuje bezpieczne wyłączenie zwarć zarówno w typowych instalacjach domowych, jak i w aplikacjach przemysłowych.
• Montaż na szynie TH35 – 4 moduły: Kompaktowa konstrukcja (szer. 70 mm) ułatwia uporządkowane prowadzenie okablowania i optymalne wykorzystanie miejsca w rozdzielnicy.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe i napędy umożliwiają dostosowanie do wymagań automatyki – bez konieczności wymiany całego wyłącznika.
• Brak możliwości podłączania bloków różnicowoprądowych: Należy stosować oddzielne wyłączniki różnicowoprądowe, co zapewnia elastyczność konfiguracji zabezpieczeń.

Zgodność z Normami

Wyłącznik nadprądowy S314 TX3 spełnia wymagania norm IEC 60898-1 (dla zastosowań domowych i podobnych – zdolność łączeniowa 10 kA) oraz IEC 60947-2 (dla zastosowań przemysłowych – zdolność łączeniowa 16 kA) przy napięciu 230/400 V~. Posiada certyfikat CE i jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce B i kompaktowej budowie wyłącznik S314 znajduje zastosowanie w różnorodnych instalacjach elektrycznych, zarówno budynkowych, jak i przemysłowych. Sprawdza się zwłaszcza w obwodach wymagających selektywnej ochrony nadprądowej.

• Zabezpieczanie obwodów oświetleniowych i gniazd w budynkach mieszkalnych i biurowych.
• Ochrona linii sterowniczych i odbiorów o małej mocy w szafach sterowniczych automatyki.
• Stosowanie w rozdzielnicach rezerwowych (bypass) oraz obwodach pomocniczych w instalacjach przemysłowych.
• Integracja z systemami automatyki budynkowej jako zabezpieczenie przed zwarciem w pętlach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie nośnej TH35 (DIN) w rozdzielnicach. Podłączaj przewody o przekroju dobranym do prądu znamionowego 3 A. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy stosować zgodnie z dokumentacją producenta – nie przekraczaj podanych wartości. Po montażu sprawdź poprawność połączeń i działanie dźwigni załączającej (kolor czarny).

FAQ

• Jaką charakterystykę wyzwalania ma ten wyłącznik? Wyłącznik posiada charakterystykę B, co oznacza, że wyzwala przy prądzie 3–5 razy większym od prądu znamionowego. Jest odpowiednia dla obwodów o charakterze rezystancyjnym (np. oświetlenie, gniazda) oraz tam, gdzie nie występują duże prądy rozruchowe.
• Czy można do niego podłączyć wyłącznik różnicowoprądowy (RCD)? Nie, wyłącznik S314 nie umożliwia bezpośredniego podłączania bloków różnicowoprądowych. W razie potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik RCD lub kompakt modułowy z odpowiednią funkcją.
• Jakie akcesoria można zamontować z tym wyłącznikiem? Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe oraz napędy z serii DX3. Należy pamiętać, że nie ma możliwości montażu bloków różnicowoprądowych. Szczegółowe informacje o kompatybilnych akcesoriach znajdują się w dokumentacji producenta.
