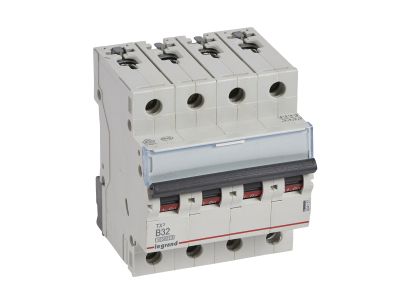

Wyłącznik nadprądowy S314 4P B 32A 10kA serii TX3 | 404157 Legrand

Opis i Kluczowe Cechy

Symbol 404157, wyłącznik nadprądowy S314 4P B 32A 10kA serii TX3. Czterobiegunowe urządzenie o charakterystyce B, przystosowane do napięcia 400 V~ i prądu znamionowego 32 A. Dzięki szerokości 4 modułów (70 mm) zapewnia oszczędność miejsca w rozdzielnicy przy jednoczesnej wysokiej zdolności zwarciowej – Icn 10 kA według IEC 60898-1 oraz Icu 16 kA według IEC 60947-2.

• Prąd znamionowy 32 A: umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Charakterystyka B: gwarantuje szybkie wyzwalanie przy prądach zwarciowych, co chroni przewody i odbiorniki w obwodach o charakterze rezystancyjnym (np. oświetlenie, gniazda).
• Zdolność zwarciowa Icn 10 kA (IEC 60898-1) / Icu 16 kA (IEC 60947-2): wysoka odporność na zwarcia, zapewniająca niezawodność instalacji nawet w sieciach o dużym potencjale zwarciowym.
• Szerokość 4 modułów (70 mm): kompaktowa zabudowa na szynie TH35, pozwalająca na efektywne wykorzystanie przestrzeni w rozdzielnicy.
• Możliwość wyposażenia w akcesoria z serii DX3: styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy – zapewnia elastyczność rozbudowy i dostosowanie do potrzeb automatyki.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (zdolność zwarciowa 10 kA przy 230/400 V~) oraz IEC 60947-2 (zdolność zwarciowa 16 kA przy 230/400 V~). Urządzenie posiada certyfikat CE i jest zgodne z obowiązującymi dyrektywami niskonapięciowymi.

Zastosowanie

Wyłącznik nadprądowy S314 przeznaczony jest do ochrony przewodów i odbiorników przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Dzięki charakterystyce B sprawdza się w obwodach o niskim prądzie rozruchowym.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie odbiorników o charakterze rezystancyjnym (grzałki, piece akumulacyjne).
• Rozdzielnice główne i podrozdzielnice w systemach TN/TT.
• Instalacje przemysłowe o niewielkim udziale silników – charakterystyka B minimalizuje ryzyko zbędnych wyłączeń.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Dopuszczalne jest podłączenie szyn grzebieniowych lub sztyftowych. Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3 – pamiętaj o zgodności elektrycznej i mechanicznej.

FAQ

• Czy wyłącznik S314 można łączyć z blokami różnicowoprądowymi? Nie, konstrukcja wyłącznika nie przewiduje bezpośredniego przyłączania bloków różnicowoprądowych. Do ochrony różnicowej należy stosować oddzielne urządzenia RCD.
• Jakie akcesoria można zastosować w tym wyłączniku? Możliwe jest wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3. Umieszczane są one po lewej stronie wyłącznika.
• Jakie napięcie i prąd jest znamionowe dla tego modelu? Napięcie znamionowe wynosi 400 V~, a prąd znamionowy 32 A. Charakterystyka B oznacza wyzwalanie przy prądzie 3–5 In w zakresie zwarciowym.
