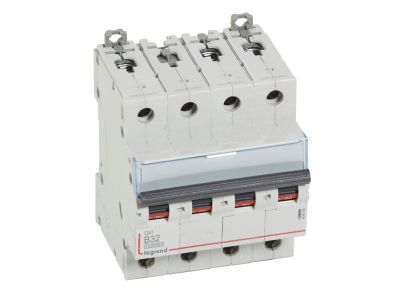

Wyłącznik nadprądowy S314 4P B 32A 10000A serii DX3 | 409068 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 z serii DX3 (symbol 409068) to czterobiegunowe urządzenie ochronne o prądzie znamionowym 32 A i charakterystyce B. Przeznaczony do montażu na szynie TH35, zajmuje 4 moduły (70 mm). Znamionowa zdolność zwarciowa wynosi 10 000 A według normy IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2, co gwarantuje skuteczną ochronę obwodów przy dużych prądach zwarciowych.

• Charakterystyka B: wyzwalanie elektromagnetyczne w zakresie 3–5 krotności prądu znamionowego – zapewnia selektywność i szybkie odcięcie przy przeciążeniach oraz zwarciach w obwodach o charakterze rezystancyjnym i niewielkich silnikach.
• Prąd znamionowy 32 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania – odpowiedni do zasilania odbiorników takich jak grzałki, piece czy zbiorcze rozdzielnice.
• Znamionowe napięcie 230/400 V~: umożliwia stosowanie zarówno w instalacjach jednofazowych, jak i trójfazowych (system TN, TT, IT) – uniwersalność zastosowania.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3 – elastyczna konfiguracja bez wymiany całej aparatury.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3: umożliwia szybkie i estetyczne połączenie za pomocą szyn grzebieniowych lub sztyftowych – oszczędność czasu przy montażu i redukcja ilości przewodów.

Zgodność z Normami

Wyłącznik nadprądowy S314 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A przy 230/400 V~) oraz IEC/EN 60947-2 (16 kA przy 230/400 V~). Posiada oznaczenie CE, co potwierdza zgodność z europejskimi wymaganiami bezpieczeństwa i jakości.

Zastosowanie

Model S314 4P B 32A znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami w obwodach trójfazowych.

• Zabezpieczanie obwodów odbiorczych o charakterze rezystancyjnym (grzejnictwo, oświetlenie) i małej indukcyjności (silniki wentylatorów, pomp).
• Ochrona linii zasilających w instalacjach przemysłowych, komercyjnych i budynkach użyteczności publicznej.
• Jako wyłącznik główny w rozdzielnicach mieszkaniowych lub garażowych przy zapotrzebowaniu mocy do 22 kW (przy 400 V).
• Element w systemach automatyki budynkowej wymagających selektywności i łatwej rozbudowy o moduły różnicowoprądowe lub sygnalizacyjne.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony IP20 lub wyższym. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 32 A zgodnie z normami (zalecany min. 6 mm² dla miedzi). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed pierwszym załączeniem sprawdzić poprawność połączeń i ustawienia charakterystyki.

FAQ

• Czy wyłącznik nadprądowy S314 nadaje się do obwodów z silnikami asynchronicznymi? Tak, przy charakterystyce B wyzwala przy 3–5 In, co jest bezpieczne dla silników o małym prądzie rozruchowym (np. wentylatory, małe pompy). W przypadku silników o dużym momencie rozruchowym zaleca się charakterystykę C lub D.
• Jaka jest szerokość wyłącznika w rozdzielnicy? Zajmuje 4 moduły (4 × 17,5 mm = 70 mm). Należy uwzględnić to przy planowaniu rozdzielnicy i doborze szyn grzebieniowych.
• Czy można podłączyć do niego blok różnicowoprądowy? Tak, wyłącznik S314 współpracuje z modułami różnicowoprądowymi serii DX3. Montaż bloku różnicowoprądowego wymaga osobnego przewodu PE i zachowania odpowiedniej odległości stykowej.
