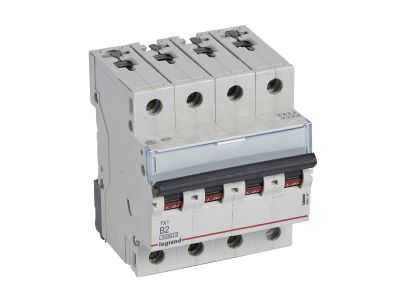

Wyłącznik nadprądowy S314 4P B 2A 10000A serii TX3 | 404148 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy 2 A, charakterystyka B, z serii TX3 (symbol 404148) – przeznaczony do ochrony obwodów odbiorczych przed przeciążeniem i zwarciem. Dzięki zwarciowej zdolności łączeniowej 10 kA (wg IEC 60898-1) i 16 kA (wg IEC 60947-2) zapewnia niezawodne wyłączenie nawet przy wysokich prądach zwarciowych. Szerokość 4 moduły (70 mm) ułatwia montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 2 A: precyzyjna ochrona obwodów o małym poborze mocy – np. oświetlenia LED, układów sterowania czy sygnalizacji.
• Charakterystyka B: szybkie wyzwalanie przy przeciążeniu – dedykowana do obwodów rezystancyjnych oraz małych silników i transformatorów.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) i 16 kA (IEC 60947-2): wysoki poziom bezpieczeństwa instalacji przy zwarciu, również w warunkach przemysłowych.
• Montaż na szynie TH35 oraz możliwość przyłączania szynami grzebieniowymi/sztyftowymi: szybki i estetyczny montaż, łatwa rozbudowa rozdzielnicy.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX³: elastyczne rozszerzenie funkcjonalności w systemach automatyki.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (dla zwarciowej zdolności łączeniowej 10 kA przy 230/400 V~) oraz IEC 60947-2 (dla 16 kA przy 230/400 V~). Posiada certyfikat CE i jest zgodny z europejskimi wymaganiami dotyczącymi aparatury modułowej. Brak możliwości dołączania bloków różnicowoprądowych.

Zastosowanie

Uniwersalny wyłącznik nadprądowy sprawdza się w instalacjach mieszkaniowych, biurowych i przemysłowych, gdzie wymagana jest ochrona obwodów o niewielkim prądzie znamionowym (2 A). Typowe scenariusze użycia:

• Ochrona linii oświetleniowych (np. opraw LED, halogenów) w budynkach użyteczności publicznej.
• Zabezpieczenie obwodów gniazd wtyczkowych przeznaczonych do urządzeń biurowych.
• Ochrona układów sterowania, styczników, przekaźników i sygnalizacji w szafach automatyki.
• Współpraca z wyzwalaczami i stykami pomocniczymi w systemach zdalnego sterowania i monitorowania.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie nośnej TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub zacisków dobierz zgodnie z dokumentacją producenta. Przekrój przyłączanych przewodów musi być odpowiedni do prądu 2 A oraz do spodziewanego prądu zwarciowego – postępuj według obowiązujących norm i projektu instalacji.

FAQ

• Jaka jest zwarciowa zdolność łączeniowa wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 10 kA przy 230/400 V~, a według IEC 60947-2 – 16 kA przy 230/400 V~.
• Czy wyłącznik można stosować z blokiem różnicowoprądowym? Nie – w danych producenta wskazano, że nie ma możliwości bezpośredniego przyłączania bloków różnicowoprądowych. W razie potrzeby ochrony różnicowoprądowej należy zastosować osobny wyłącznik różnicowoprądowy w obwodzie.
• Czy wyłącznik nadprądowy można wyposażyć w styki pomocnicze? Tak – jest przewidziany do współpracy ze stykami pomocniczymi, wyzwalaczami i napędami z serii DX³, co pozwala na rozbudowę funkcjonalności w systemach automatyki.
