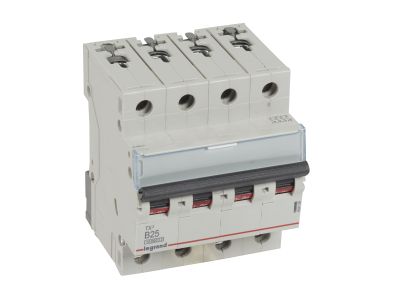

Wyłącznik nadprądowy S314 4P B 25A 10kA serii TX3 | 404156 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii TX3 (symbol 404156) to czterobiegunowy aparat modułowy o prądzie znamionowym 25 A i charakterystyce B. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (wg IEC 60898-1) oraz 16 kA (wg IEC 60947-2) zapewnia skuteczną ochronę instalacji przed skutkami zwarć. Szerokość 4 moduły (70 mm) umożliwia łatwy montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 25 A, charakterystyka B: Gwarantuje selektywne wyłączanie obwodów bez dużych prądów rozruchowych, chroniąc przewody i odbiorniki przed przeciążeniem.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe – bezpieczeństwo nawet w instalacjach o dużym potencjale zwarciowym.
• Czterobiegunowy (4P), napięcie 230/400 V~: Ochrona wszystkich trzech faz i przewodu neutralnego w układach trójfazowych.
• Szerokość 4 moduły (70 mm): Kompaktowa obudowa optymalizująca wykorzystanie miejsca w rozdzielnicy.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze i napędy – elastyczne rozszerzanie funkcjonalności bez wymiany wyłącznika.
• Przyłączanie za pomocą szyn grzebieniowych lub sztyftowych: Ułatwia prowadzenie instalacji i zapewnia pewne połączenia elektryczne.

Zgodność z Normami

Wyłącznik nadprądowy S314 TX3 spełnia wymagania norm IEC 60898-1 (zwarciowa zdolność łączeniowa 10 kA) oraz IEC 60947-2 (zwarciowa zdolność łączeniowa 16 kA). Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Dzięki charakterystyce B i prądowi 25 A wyłącznik nadprądowy S314 sprawdza się w obwodach, w których nie występują duże prądy rozruchowe. Znajduje zastosowanie m.in.:

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających odbiorniki o charakterze rezystancyjnym (grzejniki, piece).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach instalacji trójfazowych.
• Jako element zabezpieczenia w układach automatyki budynkowej i sterowania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 TX3 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN). Moment dokręcania zacisków oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (np. przekrój przewodów dopasowany do prądu 25 A). Zaleca się stosowanie szyn grzebieniowych lub sztyftowych w celu uporządkowania połączeń.

FAQ

• Czy wyłącznik nadprądowy S314 posiada podświetlenie? Nie, wyłącznik nie jest wyposażony w podświetlenie. Stan załączenia sygnalizowany jest położeniem czarnej dźwigni.
• Jaką znamionową zwarciową zdolność łączeniową ma ten model? Według normy IEC 60898-1 wynosi 10 kA, a według IEC 60947-2 – 16 kA, dla napięcia 230/400 V~.
• Czy można podłączyć do niego blok różnicowoprądowy? Nie, producent nie przewiduje możliwości bezpośredniego przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy stosować dedykowane wyłączniki różnicowoprądowe.
