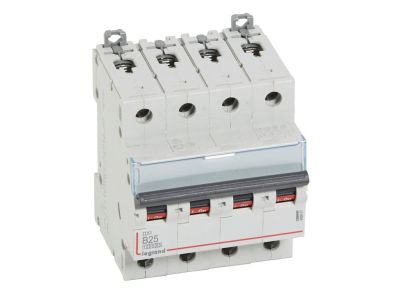

Wyłącznik nadprądowy S314 4P B 25A 10000A serii DX3 | 409067 Legrand

Opis i Kluczowe Cechy

Czterobiegunowy wyłącznik nadprądowy S314 z serii DX3 o prądzie znamionowym 25 A i charakterystyce D. Przeznaczony do ochrony obwodów przed zwarciem i przeciążeniem w instalacjach o napięciu 400 V~. Szerokość 4 modułów (70 mm) pozwala na oszczędność miejsca w rozdzielnicy. Dźwignia załączająca w kolorze czarnym zapewnia czytelny wskaźnik stanu.

• Prąd znamionowy 25 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania przewodów i styków.
• Charakterystyka D: wyzwalanie elektromagnetyczne w zakresie 10–20 I_n – idealna do obwodów z silnikami, transformatorami i urządzeniami o wysokim prądzie rozruchowym.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): skutecznie przerywa prądy zwarciowe o dużej wartości, zapewniając bezpieczeństwo instalacji i personelu.
• Czterobiegunowy (4P): chroni wszystkie trzy fazy oraz przewód neutralny w sieci trójfazowej 400 V~ – pełna ochrona obwodu.
• Możliwość rozbudowy: współpraca z szynami grzebieniowymi, stykami pomocniczymi, wyzwalaczami, napędami oraz blokami różnicowoprądowymi z serii DX3 – elastyczne dostosowanie do potrzeb instalacji.

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w warunkach przemysłowych i budynkowych. Wyłącznik posiada certyfikat CE i jest zgodny z europejskimi standardami instalacji elektrycznych.

Zastosowanie

Wyłącznik nadprądowy S314 serii DX3 znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych. Dzięki charakterystyce D sprawdza się w obwodach o podwyższonych prądach rozruchowych.

• Ochrona linii zasilających silniki elektryczne, transformatory i dławiki przed zwarciem i przeciążeniem.
• Zabezpieczenie obwodów sterowania i automatyki budynkowej, gdzie występują impulsowe obciążenia.
• Wykorzystanie w rozdzielnicach mieszkaniowych i przemysłowych jako główne zabezpieczenie obwodów trójfazowych z przewodem neutralnym.
• Kompatybilność z systemem Optymalnego Rozdziału Energii HX3 do 125 A – łatwa integracja w nowych i modernizowanych instalacjach.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 25 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków oraz parametry przyłączy – według dokumentacji technicznej producenta. Dopuszczalne jest łączenie szynami grzebieniowymi sztyftowymi. Przed przystąpieniem do prac montażowych lub serwisowych obowiązkowo sprawdzić brak napięcia za pomocą odpowiedniego miernika.

FAQ

• Czy wyłącznik nadprądowy S314 można wyposażyć w styki pomocnicze? Tak, urządzenie umożliwia montaż styków pomocniczych, wyzwalaczy oraz napędów z serii DX3, co pozwala na sygnalizację stanu i zdalne sterowanie.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Wynosi 10 000 A wg normy IEC/EN 60898-1 oraz 16 kA wg normy IEC/EN 60947-2, co zapewnia skuteczne przerywanie prądów zwarciowych o dużej wartości.
• Ile modułów szerokości zajmuje wyłącznik 4-biegunowy w rozdzielnicy? Zajmuje 4 moduły (70 mm) na szynie TH35, co przekłada się na optymalne wykorzystanie miejsca w rozdzielnicy.
