Wyłącznik nadprądowy S314 4P B 20A 10000A serii TX3 | 404155 Legrand

Opis i Kluczowe Cechy

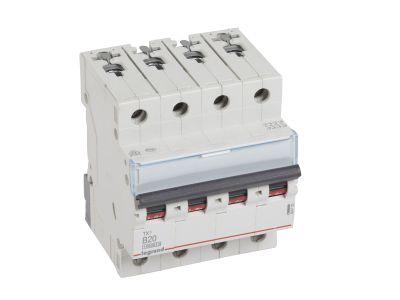

Wyłącznik nadprądowy S314 serii TX3 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 20 A i charakterystyce B. Zapewnia bezpieczne odłączanie obwodów przy przeciążeniach i zwarciu, oferując znamionową zwarciową zdolność łączeniową 10 kA (wg IEC 60898-1) oraz 16 kA (wg IEC 60947-2). Dzięki szerokości 4 modułów (70 mm) zajmuje przewidzianą przestrzeń w rozdzielnicy, a montaż na wsporniku TH35 umożliwia szybką instalację.

• Prąd znamionowy 20 A, charakterystyka B: Chroni obwody przed przeciążeniem i zwarciem – charakterystyka B sprawdza się w instalacjach o charakterze rezystancyjnym (np. gniazda, oświetlenie) bez ryzyka niepotrzebnych wyłączeń przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje skuteczne przerywanie prądów zwarciowych w sieci 230/400 V~, co podnosi bezpieczeństwo instalacji i osób.
• Czterobiegunowy (4P), napięcie 400 V~: Odpowiedni do ochrony obwodów trójfazowych z przewodem neutralnym – zapewnia kompleksową ochronę wszystkich biegunów.
• Szerokość 4 modułów (70 mm), montaż na szynie TH35: Standardowy wymiar ułatwia zabudowę w rozdzielnicach modułowych; możliwość łączenia szynami grzebieniowymi lub sztyftowymi dla szybszego okablowania.
• Możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy z serii DX³: Umożliwia sygnalizację stanu załączenia, zdalne wyłączanie lub integrację z automatyka budynkową – bez konieczności zmiany wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S314 TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC 60947-2 (16 kA przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z europejskimi standardami dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S314 4P B 20A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach mieszkalnych, komercyjnych i przemysłowych. Dzięki charakterystyce B idealnie nadaje się do ochrony obwodów o małym prądzie rozruchowym.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach.
• Zabezpieczenie linii zasilających urządzenia biurowe, AGD i RTV.
• Stosowanie w rozdzielnicach sterowniczych jako zabezpieczenie obwodów pomocniczych (np. zasilanie styczników, przekaźników).
• Ochrona obwodów w instalacjach automatyk budynkowej i systemów HVAC.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Urządzenie przeznaczone jest do mocowania na szynie TH35 (wspornik DIN). Przekrój przewodów należy dobrać do prądu znamionowego 20 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków podajemy w dokumentacji producenta. Nie stosować bezpośredniego przyłączania bloków różnicowoprądowych – wyłącznik jest przystosowany wyłącznie do pracy samodzielnej lub z akcesoriami serii DX³.

FAQ

• Czy wyłącznik S314 TX3 można podłączyć do bloku różnicowoprądowego? Nie, producent wyklucza możliwość przyłączania bloków różnicowoprądowych. Do zabezpieczenia różnicowego należy stosować dedykowane wyłączniki różnicowoprądowe.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Znamionowa zwarciowa zdolność łączeniowa wynosi 10 kA według normy IEC 60898-1 oraz 16 kA według normy IEC 60947-2 dla napięcia 230/400 V~.
• Czy wyłącznik można wyposażyć w styki pomocnicze lub napęd zdalny? Tak, urządzenie umożliwia montaż styków pomocniczych, wyzwalaczy oraz napędów z serii DX³ – pozwala to na sygnalizację stanu lub zdalne sterowanie bez wymiany wyłącznika.
