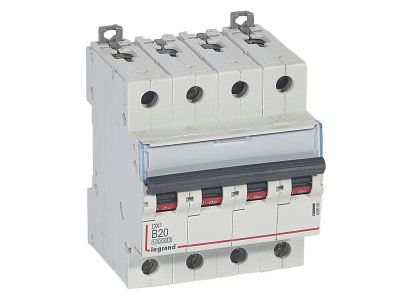

Wyłącznik nadprądowy S314 4P B 20A 10000A serii DX3 | 409066 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii DX3 o symbolu 409066 to czterobiegunowe urządzenie zabezpieczające o charakterystyce B i prądzie znamionowym 20 A. Przeznaczony do pracy w sieciach 230/400 V, zapewnia selektywne wyłączanie obwodów przy przeciążeniach i zwarciach. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (wg IEC/EN 60898-1) oraz 16 000 A (wg IEC/EN 60947-2) gwarantuje skuteczną ochronę instalacji nawet przy wysokich prądach zwarciowych. Szerokość 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicy.

• Prąd znamionowy 20 A, charakterystyka B: zapewnia szybkie wyłączanie przy prądach zwarciowych, chroniąc wrażliwe odbiorniki i przewody przed uszkodzeniem termicznym.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): podwójne certyfikowanie gwarantuje niezawodność w różnych systemach dystrybucji energii – od budynków mieszkalnych po obiekty przemysłowe.
• Czterobiegunowy (4P) 400 V~: zabezpiecza wszystkie trzy fazy oraz przewód neutralny w sieciach trójfazowych z rozdziałem N, upraszczając konstrukcję rozdzielnicy.
• Montaż na wsporniku TH35: szybki i pewny montaż na standardowej szynie DIN w rozdzielnicach modułowych, zgodny z praktyką instalatorską.
• Kompatybilność z akcesoriami serii DX3: możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych/napięciowych, napędów silnikowych oraz bloków różnicowoprądowych – elastyczna rozbudowa funkcji ochronnych.

Zgodność z Normami

Wyłącznik nadprądowy S314 DX3 został zaprojektowany i przebadany zgodnie z wymaganiami norm IEC/EN 60898-1 (aparatura do zabezpieczania instalacji domowych i podobnych) oraz IEC/EN 60947-2 (łączniki niskonapięciowe – wyłączniki nadprądowe). Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S314 4P B 20A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów odbiorczych przed skutkami przeciążeń i zwarć, szczególnie w instalacjach o zwiększonej mocy przyłączeniowej. Dzięki charakterystyce B (zakres wyzwalania 3–5 In) sprawdza się w obwodach bez silnych prądów rozruchowych.

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych oraz biurowych o dużym obciążeniu.
• Ochrona linii zasilających urządzenia grzewcze, klimatyzatory i pompy ciepła w obiektach komercyjnych.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako wyłącznik odpływowy w instalacjach trójfazowych z przewodem neutralnym.
• Element systemu Optymalnego Rozdziału Energii HX3 (do 125 A) – integracja z rozdzielnicami modułowymi Hager.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 DX3 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odizolowany od źródła. Urządzenie montuje się na wsporniku TH35 (szynie DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych dobierz zgodnie z prądem znamionowym 20 A oraz wymaganiami normy PN-IEC 60364. Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta (zalecany 2–2,5 Nm dla przewodów 1–25 mm²). Zaleca się stosowanie szyn grzebieniowych lub sztyftowych dla uporządkowanego okablowania.

FAQ

• Czy wyłącznik nadprądowy S314 DX3 można łączyć z blokiem różnicowoprądowym? Tak, producent przewiduje możliwość przyłączania dedykowanych bloków różnicowoprądowych z serii DX3, co pozwala na uzyskanie ochrony przeciwporażeniowej w jednej szynie montażowej.
• Jaką ma charakterystykę wyzwalania – B czy C? Model S314 409066 posiada charakterystykę B, co oznacza wyzwalanie przy prądzie 3–5 razy większym od In (20 A). Jest optymalny do obwodów odbiorczych bez silnych prądów rozruchowych, np. gniazd i oświetlenia.
• Jaki jest stopień ochrony obudowy wyłącznika? Jako aparat modułowy przeznaczony do montażu wewnątrz rozdzielnicy, wyłącznik ma domyślnie stopień ochrony IP20 (ochrona przed palcami i ciałami stałymi >12 mm). Po zabudowie w rozdzielnicy stopień ochrony całego układu może być wyższy – należy kierować się dokumentacją rozdzielnicy.
