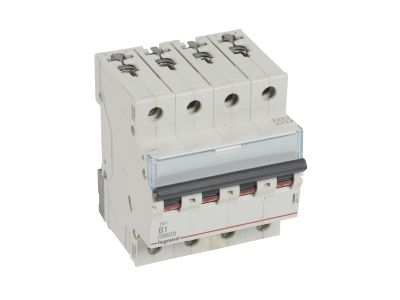

Wyłącznik nadprądowy S314 4P B 1A 10000A serii TX3 | 404147 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii TX3 (symbol 404147) to czterobiegunowe urządzenie ochronne o charakterystyce B i prądzie znamionowym 1 A. Dzięki zwarciowej zdolności łączeniowej 10 000 A według IEC 60898-1 oraz 16 000 A według IEC 60947-2 zapewnia skuteczną ochronę obwodów przed przeciążeniem i zwarciem. Szerokość 4 modułów (70 mm) ułatwia zabudowę w standardowych rozdzielnicach na szynie TH35.

• Charakterystyka B: Gwarantuje szybkie wyzwalanie w przypadku zwarć – idealna do obwodów o charakterze rezystancyjnym i małych silników.
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe zapewnia bezpieczeństwo instalacji nawet w wymagających warunkach.
• Prąd znamionowy 1 A: Umożliwia precyzyjną ochronę obwodów o niewielkim poborze mocy, np. oświetlenia LED czy układów sterowania.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicach, kompatybilność z akcesoriami modułowymi.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Rozszerza funkcjonalność – np. sygnalizacja stanu łącznika czy zdalne wyłączanie.

Zgodność z Normami

Wyłącznik nadprądowy S314 serii TX3 spełnia wymagania norm IEC 60898-1 (zdolność zwarciowa 10 kA) oraz IEC 60947-2 (zdolność zwarciowa 16 kA). Posiada oznaczenie CE i jest przeznaczony do pracy w sieciach 230/400 V~.

Zastosowanie

Wyłącznik nadprądowy S314 o charakterystyce B i prądzie 1 A znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna ochrona obwodów o niskim obciążeniu. Sprawdza się w instalacjach mieszkaniowych, biurowych i przemysłowych.

• Ochrona obwodów oświetlenia LED, żarowego oraz halogenowego w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie obwodów sterowania (przekaźniki, styczniki, czujniki) w szafach automatyki.
• Ochrona indywidualnych odbiorów o mocy do 230 VA (jednofazowo) lub 690 VA (trójfazowo) – np. małych wentylatorów, pomp.
• Instalacje w rozdzielnicach piętrowych, mieszkaniowych i przemysłowych – jako zabezpieczenie obwodów gniazd wtyczkowych o małej mocy.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 należy wykonywać wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie nośnej TH35 (DIN). Używaj przewodów o przekroju dobranym do prądu znamionowego 1 A i spodziewanego obciążenia. Dokręć zaciski momentem zgodnym z dokumentacją techniczną producenta. Wyłącznik nie umożliwia podłączenia bloków różnicowoprądowych – stosuj oddzielne wyłączniki różnicowoprądowe w obwodzie.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka B – wyzwolenie następuje przy prądzie od 3 do 5 krotności prądu znamionowego. Zapewnia szybką reakcję na zwarcia, chroniąc przewody i odbiorniki.
• Czy można podłączyć do niego wyłącznik różnicowoprądowy? Nie, producent wyraźnie wskazuje brak możliwości przyłączania bloków różnicowoprądowych. W razie potrzeby ochrony różnicowoprądowej należy zastosować osobny wyłącznik RCD w obwodzie.
• Jakie akcesoria można zainstalować w tym wyłączniku? Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy zdalnego sterowania z serii DX3. Umożliwia to sygnalizację stanu łącznika, zdalne wyłączanie lub załączanie.
