Wyłącznik nadprądowy S314 4P B 16A 10000A serii TX3 | 404154 Legrand

Opis i Kluczowe Cechy

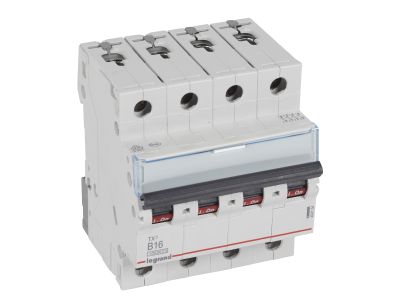

Wyłącznik nadprądowy S314 serii TX3 (symbol 404154) to czterobiegunowe urządzenie o charakterystyce B i prądzie znamionowym 16 A, przeznaczone do pracy w sieci 400 V~. Dzięki szerokości 4 modułów (17,5 mm) montowany jest na wsporniku TH35, co pozwala na łatwą i szybką instalację w standardowych rozdzielnicach. Wyłącznik oferuje wysoką zwarciową zdolność łączeniową – 10000 A według IEC 60898-1 oraz 16 kA według IEC 60947-2 – co gwarantuje skuteczne odcięcie obwodu w przypadku zwarcia i chroni instalację przed uszkodzeniami.

• Prąd znamionowy 16 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, idealny do zabezpieczania odbiorników o mocy do ok. 3,7 kW (dla 1-faz) lub 11 kW (dla 3-faz).
• Charakterystyka B: szybkie wyzwalanie przy przeciążeniach i krótkich zwarć, zalecana do obwodów z odbiornikami o niskim prądzie rozruchowym, np. oświetlenie, gniazda wtyczkowe.
• Zwarciowa zdolność łączeniowa 10000 A / 16 kA: wysoka odporność na prądy zwarciowe, spełnia wymagania zarówno normy IEC 60898-1 (instalacyjne), jak i IEC 60947-2 (przemysłowe).
• Czterobiegunowa konstrukcja (4P): zabezpiecza wszystkie trzy fazy oraz przewód neutralny w układzie trójfazowym, zapewniając kompleksową ochronę odbiorników trójfazowych.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co zwiększa funkcjonalność systemu. Dźwignia załączająca w kolorze czarnym ułatwia identyfikację.

Zgodność z Normami

Wyłącznik nadprądowy S314 serii TX3 spełnia wymagania norm IEC 60898-1 (dotyczącej wyłączników do instalacji domowych i podobnych) oraz IEC 60947-2 (dla łączników niskonapięciowych w zastosowaniach przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S314 przeznaczony jest do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych oraz przemysłowych.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtyczkowych w instalacjach trójfazowych.
• Ochrona odbiorników o charakterze rezystancyjnym (grzałki, piece) w sieci 3-fazowej 400 V.
• Sterowanie i zabezpieczanie małych silników oraz urządzeń automatyki o ograniczonym prądzie rozruchowym.
• Instalacje w rozdzielnicach głównych i podrozdzielnicach w budownictwie mieszkaniowym i usługowym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed przystąpieniem do prac. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 16 A oraz warunków zwarciowych. Moment dokręcania zacisków oraz sposób podłączenia przewodów – zgodnie z dokumentacją techniczną producenta. Wyłącznik umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Należy pamiętać, że do tego modelu nie można bezpośrednio przyłączać bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S314 można wyposażyć w styki pomocnicze? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy i napędów z serii DX3, co pozwala na sygnalizację stanu łącznika lub zdalne wyłączanie.
• Jaka jest zdolność zwarciowa wyłącznika w różnych normach? Według IEC 60898-1 zdolność zwarciowa wynosi 10000 A, a według IEC 60947-2 – 16 kA. Oba parametry są podane dla napięcia 230/400 V~.
• Czy wyłącznik nadaje się do montażu w rozdzielnicach domowych? Tak, urządzenie przeznaczone jest do montażu na szynie TH35 (17,5 mm na moduł) w standardowych rozdzielnicach. Szerokość 4 modułów pozwala na łatwe dopasowanie w szafie rozdzielczej.
