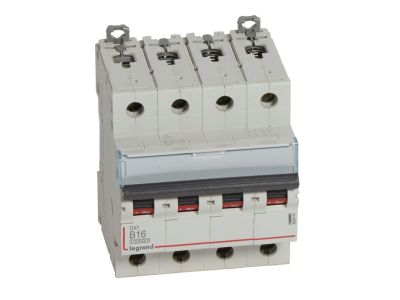

Wyłącznik nadprądowy S314 4P B 16A 10000A serii DX3 | 409065 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 4P D 16A (symbol 409065) z serii DX3 to czterobiegunowy aparat modułowy o charakterystyce D, zaprojektowany do ochrony obwodów z dużymi prądami rozruchowymi. Dzięki znamionowej zwarciowej zdolności łączeniowej 10000 A (IEC/EN 60898-1) oraz 16 kA (IEC/EN 60947-2) zapewnia skuteczne wyłączanie zwarć w różnych sieciach. Szerokość 4 modułów (po 17,5 mm) ułatwia montaż w rozdzielnicach, a kompatybilność z systemem Optymalnego Rozdziału Energii HX3 oraz akcesoriami DX3 zwiększa elastyczność instalacji.

• Znamionowa zwarciowa zdolność łączeniowa 10000 A (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2): Gwarantuje niezawodne wyłączenie prądów zwarciowych w sieciach 230/400 V~, zwiększając bezpieczeństwo ludzi i urządzeń.
• Charakterystyka D: Przeznaczona do obwodów z wysokimi prądami rozruchowymi (silniki, transformatory) – wytrzymuje chwilowe przeciążenia bez zbędnych wyłączeń, zapewniając selektywność ochrony.
• Prąd znamionowy 16 A: Odpowiedni dla obwodów o średnim obciążeniu, umożliwia bezpieczną pracę przewodów bez ryzyka przegrzania.
• Szerokość 4 moduły (17,5 mm każdy): Kompaktowa konstrukcja oszczędza miejsce na szynie TH35, ułatwiając projektowanie rozdzielnic.
• Możliwość rozbudowy: Kompatybilny ze stykami pomocniczymi, wyzwalaczami, napędami DX3 oraz blokami różnicowoprądowymi; obsługuje szyny grzebieniowe – elastyczność w konfiguracji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa. Posiada certyfikat CE.

Zastosowanie

Uniwersalny wyłącznik nadprądowy z charakterystyką D znajduje zastosowanie w obwodach, w których występują wysokie prądy rozruchowe. Idealnie sprawdza się w instalacjach przemysłowych, komercyjnych oraz w systemach automatyki budynkowej.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp i wentylatorów
• Zabezpieczenie transformatorów i zasilaczy impulsowych
• Ochrona linii oświetleniowych w instalacjach z dużymi prądami rozruchowymi
• Element rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych i użyteczności publicznej

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 16 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosownie do dokumentacji producenta. Zaleca się stosowanie szyn grzebieniowych dla uporządkowanego okablowania.

FAQ

• Czy wyłącznik jest kompatybilny z systemem szyn grzebieniowych? Tak, wyłącznik S314 DX3 umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozprowadzenie zasilania w rozdzielnicy.
• Czy można do niego podłączyć blok różnicowoprądowy? Tak, istnieje możliwość przyłączenia bloków różnicowoprądowych, co pozwala na uzyskanie ochrony przeciwporażeniowej w jednym module.
• Jakie jest napięcie znamionowe wyłącznika? Napięcie znamionowe wynosi 230/400 V~, co czyni go odpowiednim do typowych instalacji jednofazowych i trójfazowych w sieciach niskiego napięcia.
