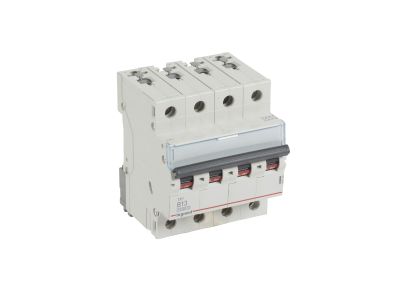

Wyłącznik nadprądowy S314 4P B 13A 10000A serii TX3 | 404153 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii TX3 (symbol 404153) to 4-biegunowy aparat modułowy o charakterystyce B, przystosowany do pracy w obwodach o prądzie znamionowym 13 A. Dzięki zdolności zwarciowej 10 000 A zapewnia skuteczną ochronę instalacji przed skutkami zwarć, minimalizując ryzyko uszkodzenia przewodów i odbiorników. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach na szynie TH35.

• Charakterystyka B (13 A): Zapewnia selektywne wyłączanie w przypadku przeciążeń i zwarć – idealna do ochrony obwodów o charakterze rezystancyjnym, takich jak oświetlenie czy gniazda wtykowe w budynkach mieszkalnych i biurowych.
• 4 bieguny (4P): Umożliwia kompletną ochronę wszystkich przewodów fazowych i neutralnego w instalacjach trójfazowych (TN-C, TN-S), co zwiększa bezpieczeństwo użytkowników.
• Zdolność zwarciowa 10 000 A (Icn): Gwarantuje niezawodne wyłączenie nawet przy dużych prądach zwarciowych, chroniąc instalację przed przegrzaniem i pożarem.
• Seria TX3: Sprawdzona linia aparatury modułowej, ceniona za niezawodność i powtarzalność parametrów w całym zakresie prądowym.
• Montaż na szynie TH35: Ułatwia szybką instalację w standardowych rozdzielnicach bez użycia narzędzi.

Zgodność z Normami

Wyłącznik nadprądowy S314 TX3 spełnia wymagania aktualnych norm europejskich i posiada certyfikat CE. Zgodność z standardem DIN gwarantuje kompatybilność z popularnymi systemami rozdzielczymi i bezpieczeństwo użytkowania zgodne z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowy S314 4P B 13A znajduje zastosowanie w instalacjach, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem, szczególnie w obwodach trójfazowych z przewodem neutralnym.

• Ochrona obwodów oświetlenia i gniazd wtykowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia o charakterze rezystancyjnym i mieszanym, np. grzejniki, klimatyzatory, pompy.
• Stosowanie w tablicach rozdzielczych jako wyłącznik główny lub odbiorczy w instalacjach trójfazowych (TN-C, TN-S).
• Element systemów automatyki budynkowej i sterowania, gdzie wymagana jest selektywność wyłączeń.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 TX3 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Aparat montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową – dla prądu 13 A zalecany jest minimalny przekrój 1,5 mm². Moment dokręcania zacisków śrubowych powinien być zgodny z dokumentacją producenta. Nie przekraczaj dopuszczalnego prądu.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik ma charakterystykę B, co oznacza, że wyzwala przy prądzie 3–5 krotności prądu znamionowego (ok. 39–65 A) – optymalna do obwodów bez silnych prądów rozruchowych, np. oświetlenie.
• Czy wyłącznik nadaje się do obwodów z silnikami? Charakterystyka B nie jest zalecana do odbiorników o dużym prądzie rozruchowym, jak silniki indukcyjne. Do takich zastosowań lepiej wybrać charakterystykę C lub D.
• Jaka jest zdolność zwarciowa wyłącznika? Icn = 10 000 A – zapewnia bezpieczne wyłączenie nawet przy bardzo dużych prądach zwarciowych.
