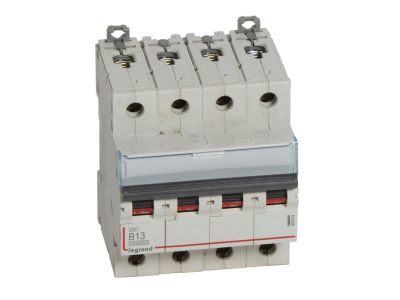

Wyłącznik nadprądowy S314 4P B 13A 10000A serii DX3 | 409064 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 (numer katalogowy 409064) z serii DX3 to czterobiegunowe urządzenie o charakterystyce B i prądzie znamionowym 13 A, przeznaczone do pracy w sieciach 400 V~. Dzięki zwarciowej zdolności łączeniowej 10 000 A wg IEC/EN 60898-1 oraz 16 000 A wg IEC/EN 60947-2 zapewnia skuteczną ochronę instalacji przed skutkami przeciążeń i zwarć. Szerokość 4 modułów (po 17,5 mm) pozwala na oszczędne zagospodarowanie rozdzielnicy.

• Prąd znamionowy 13 A: optymalne zabezpieczenie obwodów o średnim obciążeniu, np. gniazd wtyczkowych lub oświetlenia, przy jednoczesnym ograniczeniu zbędnych wyłączeń.
• Charakterystyka B: szybkie wyzwalanie przy przeciążeniach (3–5 krotności In) – idealna do obwodów o charakterze rezystancyjnym i niewielkich prądach rozruchowych.
• Zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): wysoki poziom odporności na prądy zwarciowe, gwarantujący bezpieczeństwo nawet w instalacjach o dużym potencjale zwarciowym.
• Kompatybilność z systemem HX3: umożliwia optymalne rozdział energii do 125 A oraz integrację z szynami grzebieniowymi i sztyftowymi.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3, co zwiększa elastyczność konfiguracji.

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność zarówno w instalacjach domowych, jak i przemysłowych. Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S314 sprawdza się tam, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem – szczególnie w sieciach 400 V. Dzięki charakterystyce B znajduje zastosowanie w instalacjach o niskich prądach rozruchowych.

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających odbiorniki o charakterze rezystancyjnym (np. grzejniki, piece akumulacyjne).
• Stosowanie jako wyłącznik główny w tablicach rozdzielczych – w połączeniu z blokami różnicowoprądowymi.
• Integracja z systemem optymalnego rozdziału energii HX3 w rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) i po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego (13 A) zgodnie z obowiązującymi normami. Momenty dokręcania zacisków oraz dopuszczalne przekroje – według dokumentacji producenta. Dozwolone jest łączenie za pomocą szyn grzebieniowych lub sztyftowych. Przed pierwszym załączeniem sprawdzić poprawność polaryzacji i stan dźwigni (kolor czarny).

FAQ

• Czy wyłącznik nadprądowy S314 ma wbudowane podświetlenie? Nie, wyłącznik nie posiada podświetlenia. Stan załączenia sygnalizuje położenie czarnej dźwigni (góra – załączony, dół – wyłączony/wyzwolony).
• Jaki jest stopień ochrony obudowy? W danych producenta nie podano stopnia ochrony. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20 – szczegóły należy sprawdzić w karcie katalogowej.
• Jaką charakterystykę wyzwalania ma ten model? Charakterystyka B – zakres wyzwalania zwarciowego mieści się w przedziale 3–5 krotności prądu znamionowego (13 A). Jest przeznaczona do obwodów o charakterze rezystancyjnym i niskich prądach rozruchowych.
