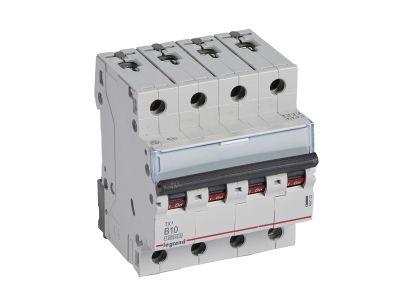

Wyłącznik nadprądowy S314 4P B 10A 10kA serii TX3 | 404152 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii TX3 o symbolu 404152 to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 10 A i charakterystyce B. Dzięki zwarciowej zdolności łączeniowej 10 kA (IEC 60898-1) i 16 kA (IEC 60947-2) zapewnia skuteczną ochronę obwodów przed przeciążeniem i zwarciem w instalacjach budynkowych. Montowany na szynie TH35, zajmuje 4 moduły (70 mm), co ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 10 A (charakterystyka B): Precyzyjna ochrona obwodów o obciążeniu do 10 A – natychmiastowe wyłączenie przy prądzie zwarciowym od 3 do 5 razy większym od prądu znamionowego, idealne do zabezpieczania gniazd wtykowych i odbiorników o małej charakterystyce prądowej.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje bezpieczne wyłączanie wysokich prądów zwarciowych w instalacjach domowych i przemysłowych, minimalizując ryzyko uszkodzenia urządzeń i pożaru.
• Czterobiegunowy (400 V~): Zabezpiecza wszystkie trzy fazy i przewód neutralny w sieci trójfazowej, zapewniając kompleksową ochronę przed przeciążeniem i zwarciem.
• Szerokość 4 modułów (70 mm): Kompaktowa obudowa umożliwia efektywne wykorzystanie miejsca w rozdzielnicy, pozostawiając przestrzeń na inne aparaty.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Umożliwia rozbudowę systemu o sygnalizację stanu, zdalne wyłączanie lub automatykę – elastyczne dopasowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S314 TX3 został zaprojektowany i wykonany zgodnie z normami IEC 60898-1 (dla instalacji domowych i podobnych) oraz IEC 60947-2 (dla zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi wymaganiami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S314 4P B 10A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest ochrona obwodów trójfazowych przed przeciążeniem i zwarciem.

• Ochrona obwodów gniazd wtykowych, oświetlenia i innych odbiorników o małej charakterystyce prądowej w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających urządzenia przemysłowe o niskim prądzie rozruchowym (np. maszyny, pompy, wentylatory).
• Stosowanie w rozdzielnicach jako zabezpieczenie nadprądowe w instalacjach fotowoltaicznych (przy odpowiednim doborze prądu i charakterystyki).
• Komponent w systemach automatyki budynkowej – możliwość współpracy ze stykami pomocniczymi do sygnalizacji stanu wyłącznika.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest odcięty od zasilania. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN) w pozycji pionowej. Przewody należy podłączać zgodnie z oznaczeniami na obudowie, a moment dokręcania zacisków oraz przekrój przewodów dobrać według dokumentacji producenta. Możliwe jest łączenie za pomocą szyn grzebieniowych lub sztyftowych. Nie ma możliwości dołączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik można wyposażyć w wyzwalacz wzrostowy lub napięciowy? Tak, istnieje możliwość montażu wyzwalaczy wzrostowych, napięciowych oraz styków pomocniczych i napędów z serii DX3, co pozwala na zdalne wyłączanie lub sygnalizację stanu.
• Jaka jest szerokość modułu wyłącznika? Wyłącznik zajmuje 4 moduły (70 mm), co odpowiada standardowej szerokości w rozdzielnicy modułowej.
• Czy można podłączyć do niego blok różnicowoprądowy? Nie, wyłącznik S314 TX3 nie umożliwia bezpośredniego podłączenia bloków różnicowoprądowych – do ochrony różnicowoprądowej należy stosować oddzielne urządzenia.
