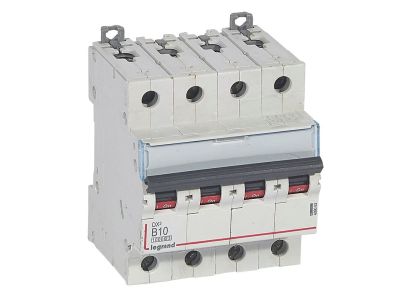

Wyłącznik nadprądowy S314 4P B 10A 10000A serii DX3 | 409063 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S314 serii DX3 (numer katalogowy 409063) to czterobiegunowy (4P) wyłącznik o charakterystyce D, prądzie znamionowym 10 A i znamionowej zwarciowej zdolności łączeniowej 10 000 A (wg IEC/EN 60898-1) oraz 16 000 A (wg IEC/EN 60947-2). Szerokość 4 modułów (70 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy. Urządzenie przeznaczone jest do zabezpieczania obwodów w instalacjach przemysłowych i budynkowych, gdzie wymagana jest wysoka selektywność przy dużych prądach rozruchowych.

• Charakterystyka D: Odpowiednia do obwodów o wysokich prądach rozruchowych (np. silniki, transformatory) – minimalizuje ryzyko zbędnych wyłączeń przy jednoczesnym zachowaniu ochrony przeciążeniowej i zwarciowej.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA / 16 kA: Gwarantuje pewne wyłączenie nawet przy wysokich prądach zwarciowych, zapewniając bezpieczeństwo instalacji i personelu.
• 4 moduły (70 mm) montaż na szynie TH35: Uniwersalna kompatybilność z rozdzielnicami modułowymi, szybki montaż i łatwa rozbudowa.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/zanikowe, napędy silnikowe – rozszerza funkcjonalność wyłącznika w systemach automatyki.
• Kompatybilność z systemem HX3 do 125 A: Umożliwia optymalne rozdział energii i łatwe łączenie z innymi aparatami modułowymi, upraszczając projektowanie rozdzielnic.

Zgodność z Normami

Wyłącznik nadprądowy S314 spełnia wymagania norm IEC/EN 60898-1 (dla prądów zwarciowych do 10 kA przy 230/400 V~) oraz IEC/EN 60947-2 (dla prądów zwarciowych do 16 kA przy 230/400 V~). Posiada oznakowanie CE, potwierdzające zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik S314 przeznaczony jest przede wszystkim do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Sprawdza się w instalacjach wymagających charakterystyki D, charakteryzującej się wyższym progiem wyzwalania magnetycznego.

• Zabezpieczanie obwodów silników elektrycznych i urządzeń o dużym prądzie rozruchowym (np. pompy, wentylatory, sprężarki).
• Ochrona linii zasilających w rozdzielnicach przemysłowych i komercyjnych, gdzie występuje ryzyko zwarć o wysokiej energii.
• Stosowanie w systemach automatyki budynkowej jako zabezpieczenie obwodów sterowniczych przy współpracy ze stycznikami i przekaźnikami.
• Współpraca z systemem optymalnego rozdziału energii HX3 w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S314 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed przystąpieniem do prac należy zapoznać się z dokumentacją producenta dotyczącą momentu dokręcania zacisków oraz dobrać przekrój przewodów do prądu znamionowego obwodu. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. W przypadku montażu akcesoriów (styki pomocnicze, wyzwalacze) należy przestrzegać instrukcji montażu poszczególnych elementów.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka D – oznacza wyższy prąd wyzwalania magnetycznego (10–20 krotność prądu znamionowego), co zapobiega niepotrzebnym wyłączeniom przy udarach prądowych typowych dla silników i transformatorów.
• Czy można wyposażyć ten wyłącznik w styki pomocnicze? Tak, wyłącznik S314 jest przystosowany do montażu styków pomocniczych, wyzwalaczy wzrostowych/zanikowych oraz napędów silnikowych z serii DX3 – szczegóły montażu znajdują się w dokumentacji technicznej.
• Jaki jest stopień ochrony (IP) wyłącznika? Typowa aparatura modułowa montowana w rozdzielnicy oferuje stopień ochrony IP20 (ochrona przed dotykiem ręką i ciałami stałymi >12 mm). Dokładny stopień ochrony dla modelu S314 należy zweryfikować w karcie katalogowej producenta, ponieważ może się różnić w zależności od konfiguracji.
