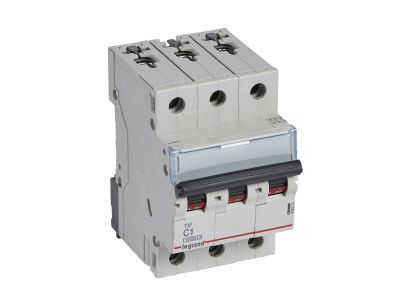

Wyłącznik nadprądowy S313 C1 3P 1A 10000A TX3 | 404214 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S313 C1 z serii TX3 to trójbiegunowe urządzenie ochronne o prądzie znamionowym 1 A, przeznaczone do pracy w sieciach 230/400 V~. Charakterystyka C oraz wysoka zdolność zwarciowa – 10 000 A wg IEC 60898-1 i 16 000 A wg IEC 60947-2 – gwarantują skuteczne zabezpieczenie obwodów przed skutkami zwarć i przeciążeń. Szerokość 3 modułów (52,5 mm) ułatwia instalację w rozdzielnicach na szynie TH35.

• Prąd znamionowy 1 A: przeznaczony do precyzyjnej ochrony obwodów o małym poborze prądu, minimalizuje ryzyko niepotrzebnych wyłączeń przy jednoczesnym zabezpieczeniu przed przeciążeniem.
• Charakterystyka C: zaprojektowana do obciążeń o podwyższonym prądzie rozruchowym, takich jak silniki małej mocy, transformatory czy układy zasilania impulsowego.
• Zwarciowa zdolność łączeniowa 10/16 kA: zapewnia niezawodne wyłączenie nawet przy wysokich prądach zwarciowych, chroniąc instalację i podłączone urządzenia.
• Trzy bieguny (3P): umożliwia jednoczesne odłączanie wszystkich faz, zwiększając bezpieczeństwo podczas prac serwisowych i eksploatacji.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe i napędy pozwalają na dostosowanie wyłącznika do bardziej złożonych układów automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S313 C1 spełnia wymagania norm IEC/EN 60898-1 (zdolność łączeniowa 10 000 A) oraz IEC/EN 60947-2 (zdolność łączeniowa 16 000 A). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dzięki niskiemu prądowi znamionowemu i charakterystyce C wyłącznik S313 C1 sprawdza się w obwodach, gdzie występują niewielkie obciążenia robocze oraz krótkotrwałe skoki prądu.

• Ochrona linii oświetleniowych, zwłaszcza z oprawami LED lub świetlówkami z dławikami.
• Zabezpieczenie obwodów sterowania (zasilanie przekaźników, styczników, sterowników PLC).
• Ochrona odbiorników o małej mocy, takich jak wentylatory, pompy obiegowe czy siłowniki elektryczne.
• Stosowanie w rozdzielnicach automatyki budynkowej jako element zabezpieczenia obwodów pomocniczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S313 C1 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego obwodu, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Nie należy podłączać do wyłącznika bloków różnicowoprądowych – do ochrony różnicowoprądowej przewidziano osobne urządzenia z serii DX3.

FAQ

• Czy wyłącznik S313 C1 nadaje się do ochrony obwodów z silnikami? Tak, charakterystyka C jest zalecana do zabezpieczania obwodów silnikowych o małej mocy, gdzie prąd rozruchowy jest wyższy od prądu znamionowego. Należy jednak upewnić się, że prąd znamionowy silnika nie przekracza 1 A.
• Jakie akcesoria można podłączyć do tego wyłącznika? Możliwe jest wyposażenie go w styki pomocnicze (sygnalizacja stanu), wyzwalacze wzrostowe (zdalne wyłączenie) oraz napędy silnikowe z serii DX3. Nie można natomiast montować bezpośrednio bloków różnicowoprądowych.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 10 000 A, a według IEC 60947-2 – 16 000 A. Oba parametry dotyczą napięcia 230/400 V~.
